1. 블레이드 스위치

블레이드 스위치는 스트라토캐스터, 텔레캐스터 등에 들어가는 스위치임

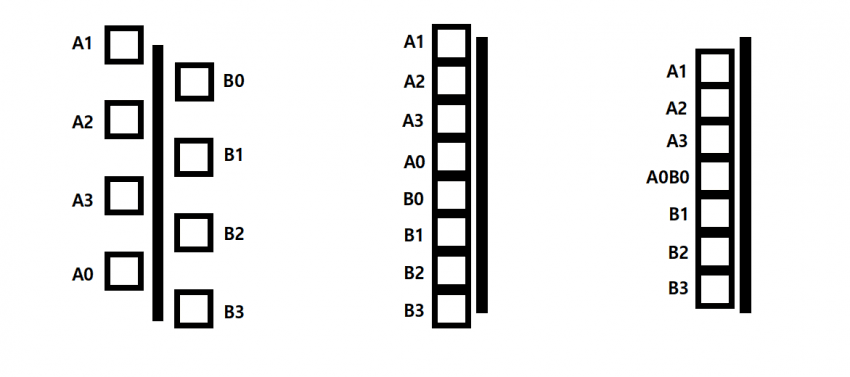

블레이드 스위치는 크게 3가지 종류가 있는데 접점의 배치만 다르지 작동 방식은 똑같음

A0과 B0은 항상 연결되어 있고 스위치를 바꿀 때 마다 A123과 B123의 연결이 바뀌는 방식임

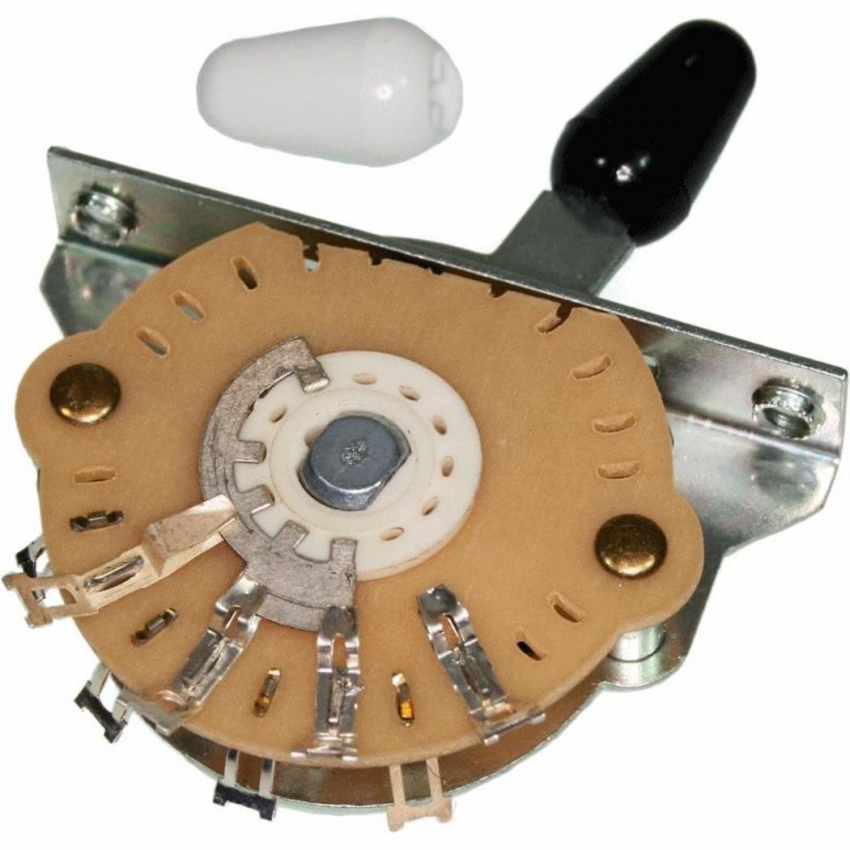

저 그림이 이해가 잘 안되면 이 사진을 보고 참고하면 됨

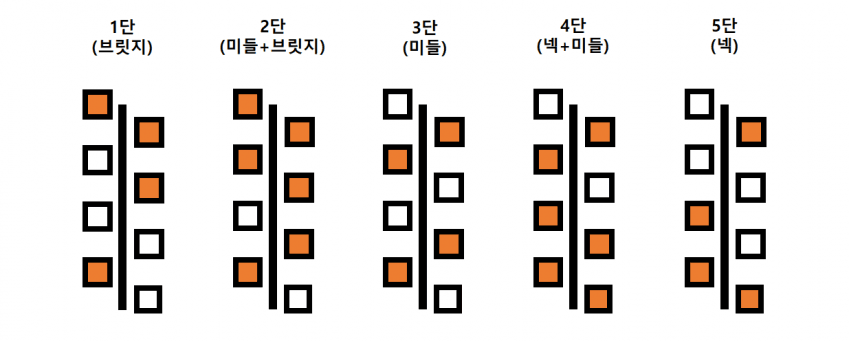

블레이드 스위치의 작동은 위 표처럼 돼 있는데 만약 3단 스위치일 경우 2단과 4단이 없다고 생각하면 됨

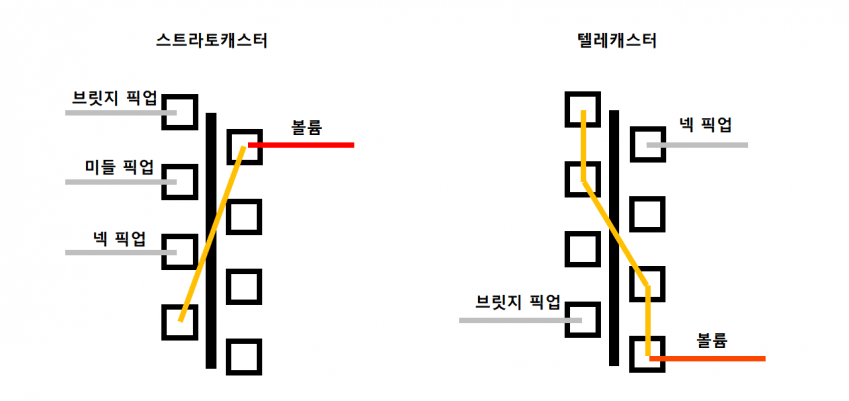

이건 스트랫과 텔레의 스위치 배선인데 스트랫의 톤 노브 연결선은 헷갈릴까봐 뺐음

위 표와 비교해보면서 픽업이 어떤 식으로 선택되는지 생각해보면 좀 더 이해하기 쉬움

2. 토글 스위치

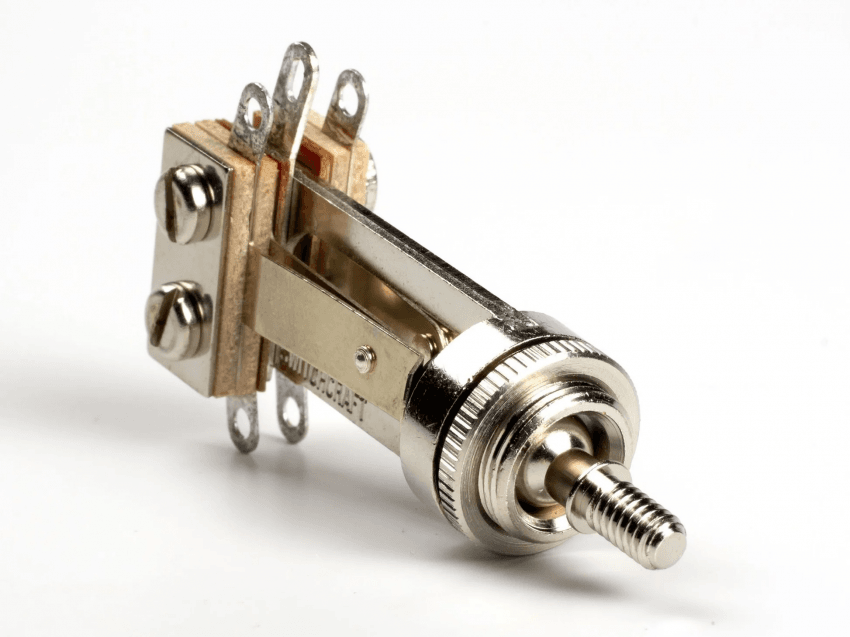

토글 스위치는 레스폴, SG, 재즈마스터 등에 들어가는 스위치임

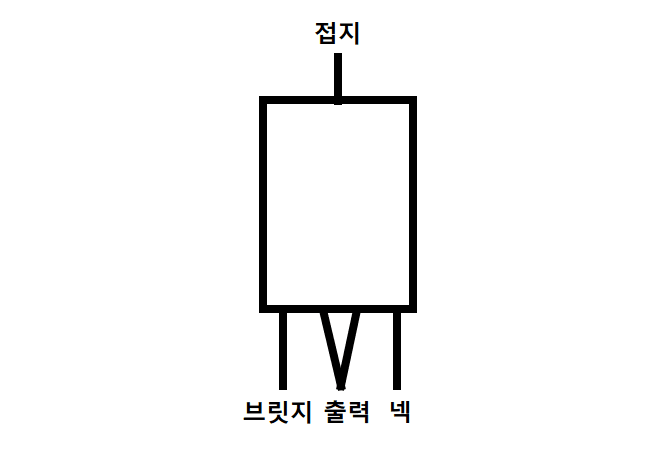

좀 복잡한 블레이드 스위치와는 다르게 토글 스위치는 매우 간단함

스위치 제조사에 따라서 접지와 출력 핀의 위치가 바뀌어 있는 경우도 있음

혹시나 틀린 정보나 이해가 잘 안되는 부분이 있으면 댓글로 ㄱㄱ
