한 달에 한두 번 꼴로 페달에 전원 잘못 연결했다 죽어버리는 사례를 보는데

볼 때마다 존나 안타깝기도 하고...

이걸 굳이 알아야하는 일렉기타라는 악기의 불친절함을 좀 해소할 수 있지 않을까 싶어서

최대한 이해하기 쉽게 필요한 정보만 넣어보겠음

우선 기타이펙터도 결국 전기를 쳐먹는 회로가 있기 때문에

어찌됐든 전원을 공급해줘야함

방법은 크게 세 가지임 문어발은 일단 제외함

1. 빳데리

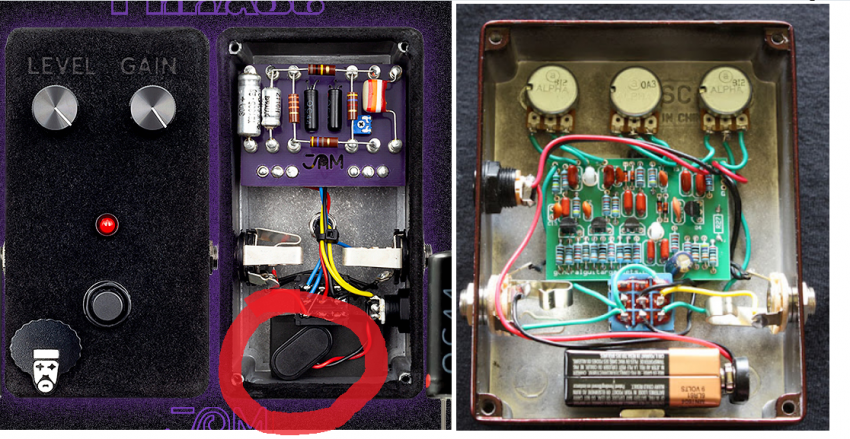

저 부분에 배터리를 꼽아주면 됩니다

배터리 미지원 이펙터들은 저 잭 자체가 없으니 헛고생 하지 마시구여

잭이 있으면 배터리를 꼽아주면 됨

배터리는 뭘 꼽아야 할까요? 그야 스펙을 찾아보면 되죠

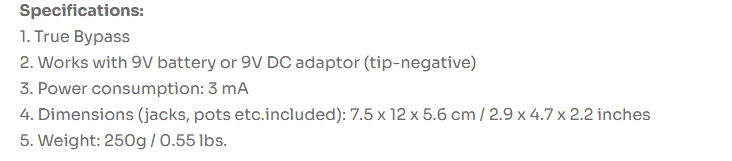

제품 공식 사이트의 스펙을 보면

반드시 V(볼티지), A(암페어, 1000분의 1 암페어는 mA), 극성 (센터-네가티브, 센터-포지티브)가 있을 겁니다

이렇게

이 스펙지 기준으로는 9V 배터리 쳐박으면 잘 작동된다는거임

---

2. 파워 어댑터

이거 다시 보면

확인한 정보로는 9v dc 어댑터, TIP-NEGATIVE 라고 돼 있죠

네가티브는 - 음극이구여

포지티브는 + 양극입니다

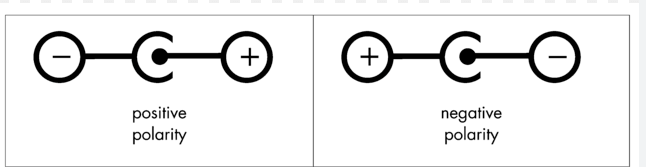

이 둘은 그림으로도 나타낼 수 있는데요

바로 이겁니다

원의 내부로 가는 게 극성임

그림 왼쪽이 센터플러스 그림 오른쪽이 센터마이너스 입니다

@@@대부분(90퍼센트 이상의 페달)@@@은 센터마이너스인데요

이거바꿔끼우면좆됩니다진짜

아니..나 RC카, 게임패드, 리모콘에 배터리 넣을때는 +- 잘못끼워도 문제없었는데?

그거는 배터리라그렇고요 암튼 절대바꿔끼우면안됨

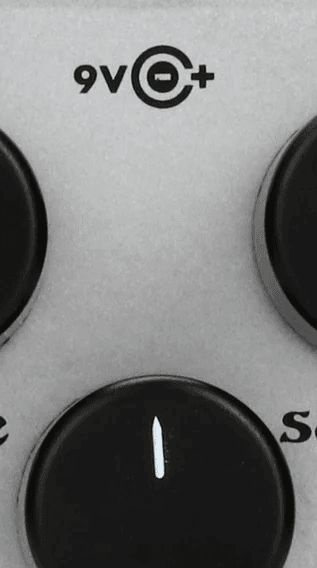

아맞다 그리고 ehx 페달들은 그림이 좀 특이한데요

어쨌거나 원 안에 -가 있으니까 센터마이너스입니다

모르겠으면 무조건 갤에물어보고 꼽으삼 핑프여도 돈이더소중해

암튼 90퍼센트 이상의 이펙터는 센터마이너스입니다

어쩌다 센터플러스 몇 개 있구요, 아예 없는 건 아니예여

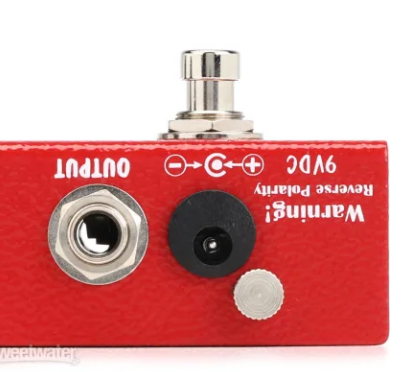

이런 식으로 풀톤 69퍼즈 같은 경우는 센터플러스죠

여기서 문제가 발생하는데

현대사회 대부분의 가정용 전자제품은 센터플러스입니다

당연히 그 어댑터들도 센터플러스겠죠

근데 이펙터는 대부분 센터마이너스를 써요

그래서 따로 어댑터를 꼭 사야함 걍 와 9V네 앗싸 돈굳었다 하고꼽으면

이펙터 쉽게 고장나요

이제 맞는 이펙터용 어댑터 찾는법

외우면 됨

솔직히 얘네가 뭘 의미하는지 까지는 필요없음

뭐 전압 전류인데

걍외워시발

볼트 = V = 무조건 똑같은 숫자 무조건 똑같은 숫자 이;거 차이나면 이펙터그냥죽음

암페어 = A = 같거나 크게 사실크면걍무조건좋음 커서손해볼거절대없음 (1A = 1000mA)

작다고무조건죽는건아닌데 죽을확률높음

극성 = 센터플러스 OR 센터마이너스 = 무조건 같게 무조건같게 이거다르면 이펙터무조건죽음

스펙지를 다시볼까요

9V 센터마이너스 3mA죠

그럼 9V 센터마이너스 < 무조건 지켜야 하구요

3mA 는 1000분의3 A라는 뜻입니다 이건 진짜 쥐좆만한 전류라 이걸 지원하는 어댑터는 아마 없을거예요

걍 스쿨뮤직 들어가서 9V 한 번 쳐볼까요

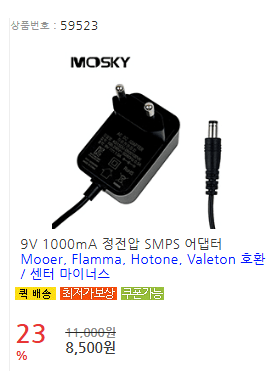

뭐야 9V 센터마이너스 1A(=1000ma)네요

이거 사면 해결되겠네요

근데 SMPS보다는 진동노이즈때매 리니어가 이펙터에  만어라ㅣㅁㅈ넝ㄱ라ㅐㅔ아니다이건 나중에암튼

저거사면 일단 소리는 잘날겁니다 해결완료 땅땅땅

---

3. 파워 서플라이

근데 생각을좀해볼까요

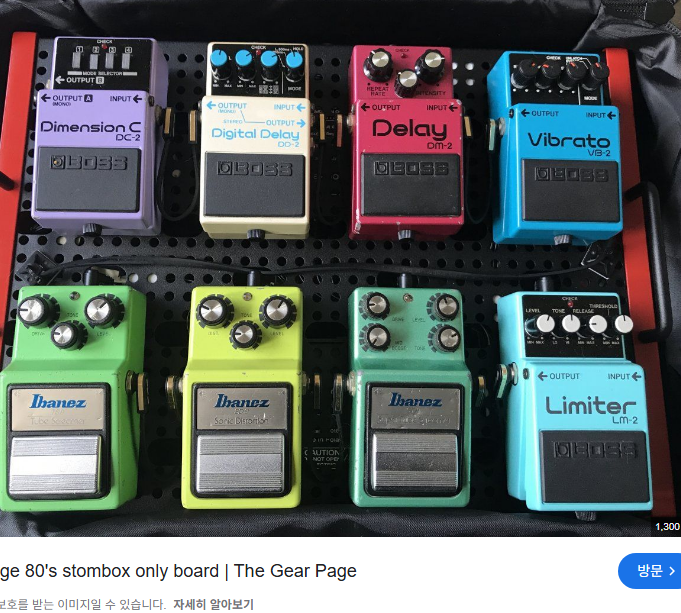

페달보드라고 구글에 쳐서 대충 암거나 갖고온짤임

무슨 보드에 페달이 8개나 있네요

그럼 어댑터를 8개를 써야하는데 어댑터8개랑 멀티탭 주렁주렁 들고다닐거야?

상식적으로 비효율적인 일이겠죠

그래서 우리는 어댑터 전용 파워를 공급해주는 장치인 파워서플라이를 알아볼겁니다

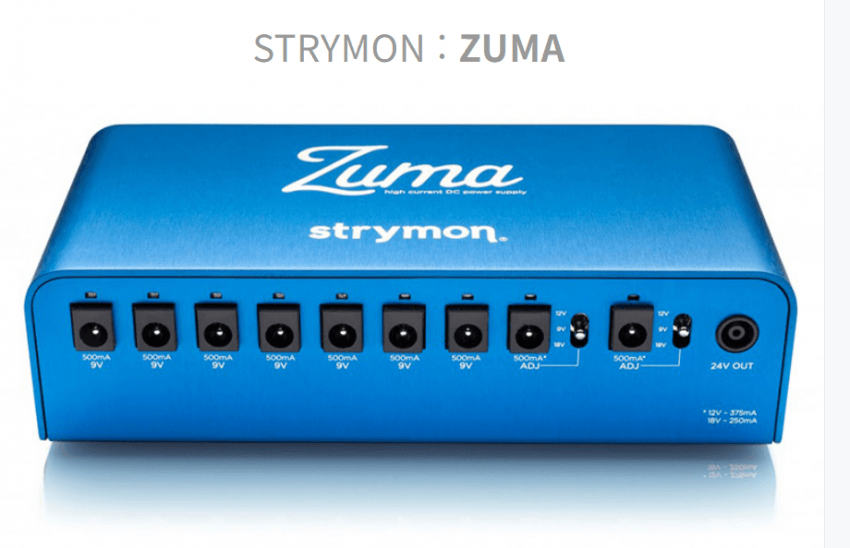

대장급 서플라이인 스트라이몬 주마를 한 번 봅시다

이 파워서플라이는 자기 혼자서

9V 500ma 7구

9 / 12 / 18v 선택 2구 (V마다 mA 달라짐)

총 9개의 이펙터에 전원을 전달해줄 수 있네요

어댑터 8개 들고다니는 것보다

파워서플라이에 꼽을 어댑터 1 + 파워서플라이는 페달보드에 장착해버리기 > 훨씬편하겠죠

암튼 스펙을 다시 천천히봅시다

볼트있고 암페어있고

어라 근데 아까 무조건 확인해야 하는 3개 중 뭐가 없죠

극성이 안 보입니다

센터플러스인지 센터마이너스인지가 안 보여요

근데 이펙터는 대부분 센터마이너스라고 했지요,

기기 아웃풋별로 표기는 안 돼있지만 파워서플라이 대부분은 센터마이너스 출력이에요

그럼 다시 아까 찾은 페달의 스펙지를 볼까요

9v 센터마이너스 3mA 이상이죠

저 서플라이의 아웃풋 9구 모두 이 페달을 충족시킬 수 있습니다

그런데 이런 페달도 있어요

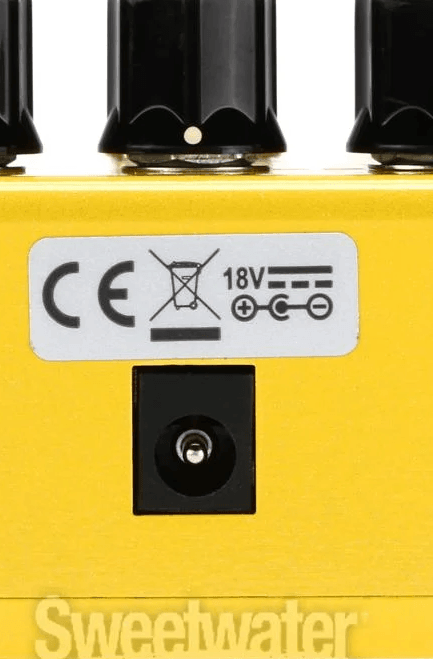

mxr 스테레오 코러스인데요

이미친새끼는 18v 센터마이너스를 처먹네요

하지만 우리 주마에는 9 / 12 / 18 선택 단자가 있었죠

거기서 18v 토글을 맞춰준 다음 연결하면 되겠구나? 라고 이해했다면 아주 훌륭한 학생입니다

---

네 줄 요약

V는 같게 극성도 같게 A(mA)는 같거나 크게

이펙터 한두 개만 쓰면 어댑터 사셈

3개 이상이면 파워서플라이 사는 게 정신건강에 좋음

파워서플라이 대부분의 아웃풋은 따로 표기돼있지 않은 이상 센터마이너스임

----

심화편에서는 문어발, 커렌트더블러, 볼티지더블러, 극성변환 잭, 2.5mm, 2.1mm dc단자를 알아볼 거예요
