납땜없이 보조배터리로 페달구동하기
기허접
2025-11-06 16:13:32
조회 130
추천 10
원본 URL https://gall.dcinside.com/m/electricguitar/3954955
요글을 보고쓴거심,,,
준비물
보조빠때리
전선
도라이버
칼
테스터기(잇으면조음 없어도 무방)
알리에서 부품배송을 기다릴수잇는 인내심

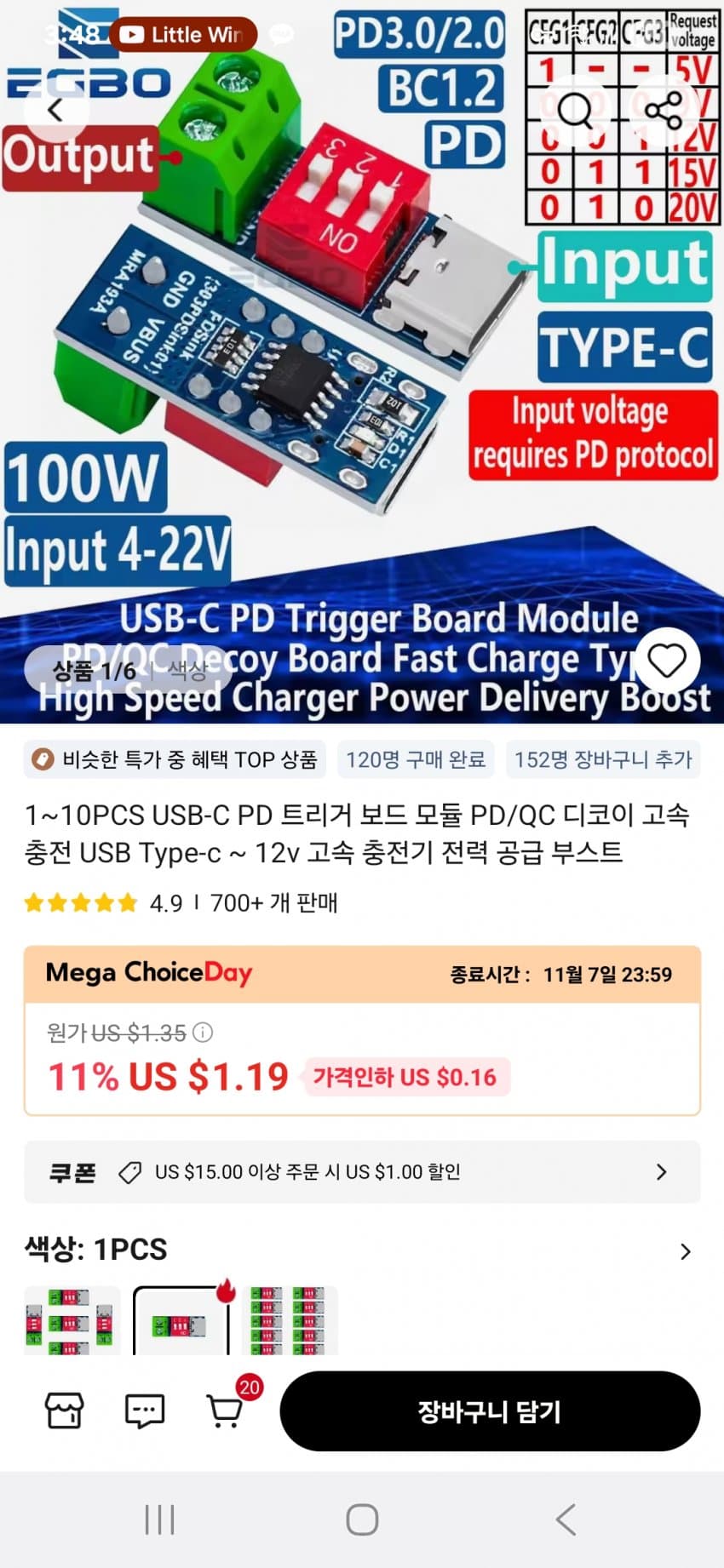

1. 알리에서 아래의 부품 구입
저렇게 생긴거 암거나사믄댐
검색은 usb c trigger
lm7809으로 사야함
dc커넥터 숫놈으로 둘중 암거나 사셈

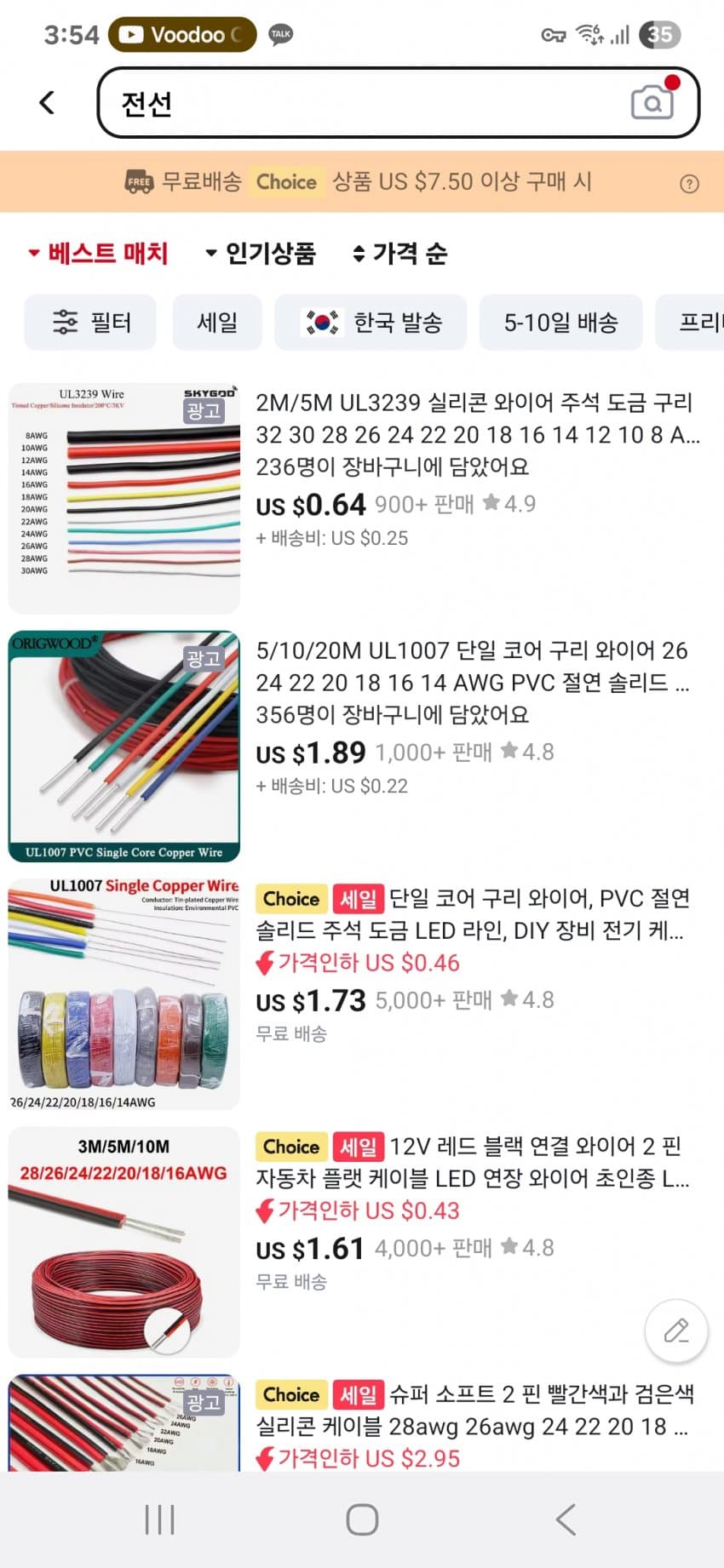

전선은 22 - 24awg 사이로 연선이건 단일선이건
사믄댐
준비물이 모두 갖춰졌으면

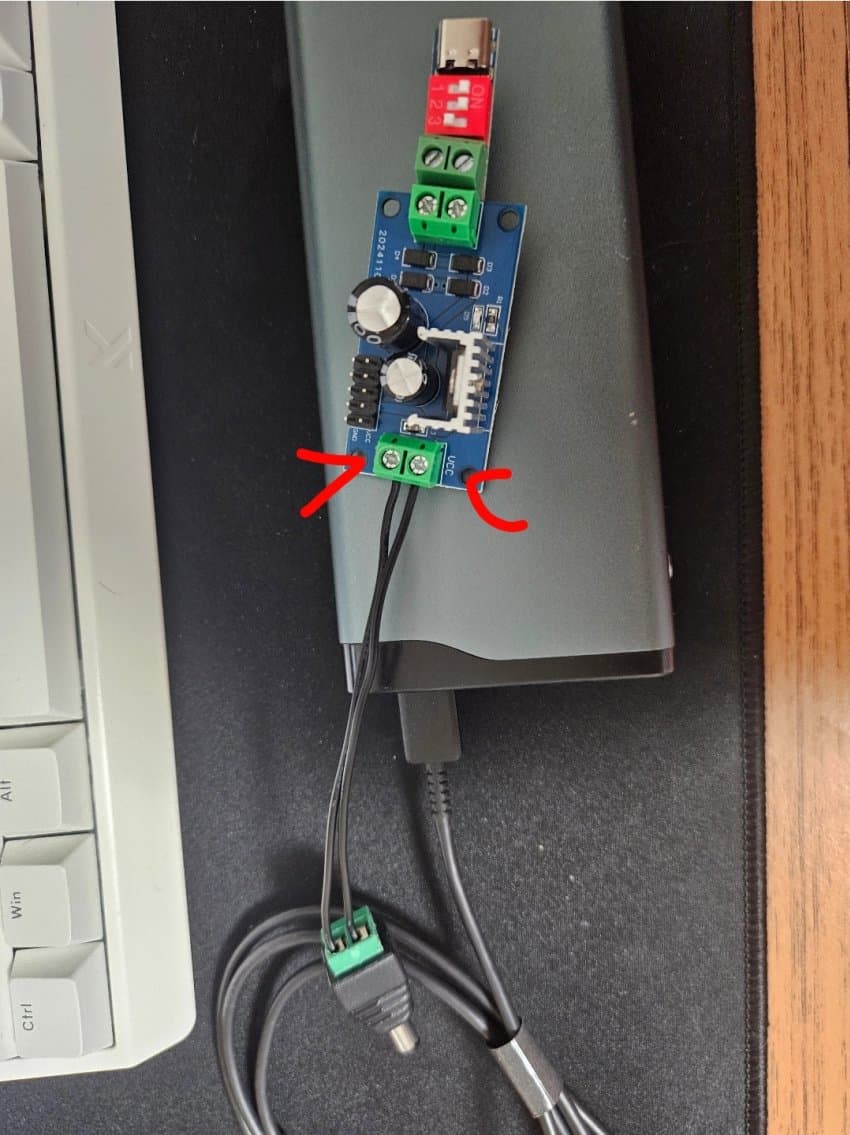

이런식으로 조립할것임
방법은 선을 와이어니퍼나 칼로 벗겨낸뒤
저기 나사아래에 선을 넣고 도라이버로 조이면됨
usb c 트리거는 일자나사니까 주의하고
저 usb c트리거를 저빨건 스위치로12v로 맞춰줘야하는데
그건 알리 상품설명란에 나와있으니 보고 ㄱㄱ
주의할점은
저기 빨간색으로 칠해놓은 부분에 vcc랑 ground라
써 있을텐데 페달은 센터마이너스 전원이기땜
dc커넥터의 +에 그라운드, -에 vcc를 매칭시켜서
넣어줘야함 아닐시 페달터짐
끝임 생각보다 간단하죠? 가격도 만원아래로 들거임
노이즈 테스트는 자작퍼즈페이스로 해봤음
페달파워
일반9v배터리
그냥 위에 usbc트리거만 썼을때 9볼트로 하면 어떨까
궁금해서 해본거
그리고 대망의 다 완성한거
생각보다 트리거만써도 페달파워보단 확실히 낫긴한데
배터리랑 거의 비슷한건 역시 다 완성한거 같음
퍼즈나 파워노이즈에 민감한 페달쓰는 사람들은
이런식으로 보조배터리를 파워로쓰는거 좋을거같애
그리고 파워로 쓰고싶은 사람은 위에 완성한거에
문어발케이블 연결하면 충분히 페달파워 대용으로
쓸 수 있을듯 문제는 이제 저걸 케이스에 넣어야하는건데
일단은 여기까지
