일붕이 페달보드 만들어봤어
이게 시리즈가 될줄은 꿈에도 몰랐는데..
보스 페달만을 가지고서 페달보드를 만들어 봤음
1. 찍찍이 사용금지. 어차피 보스는 밑면에 나사 4개씩 박으니까 그 나사홀을 사용하면 될거 같아서 사용안했어
2. 패치 케이블 전부 내장하기. 페달보드 설계부터 진행하면 패치케이블이 어디에 들어갈지 예측이 가능하니까 전부 구멍을 뚫어서 안으로 넣어버렸어

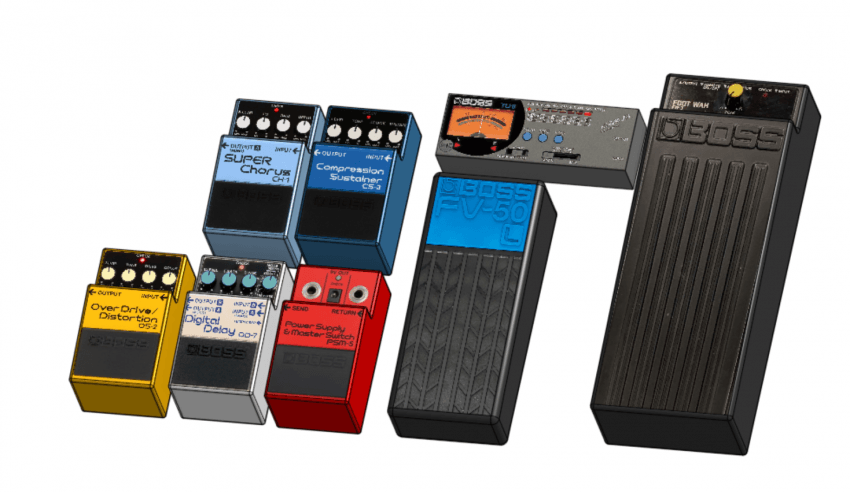

우선 페달보드 디자인을 해야하니까 사용할 페달들부터 실측한 이후 3D로 만들어주고, 캐드에서 직접 배치하면서 위치를 찾았어

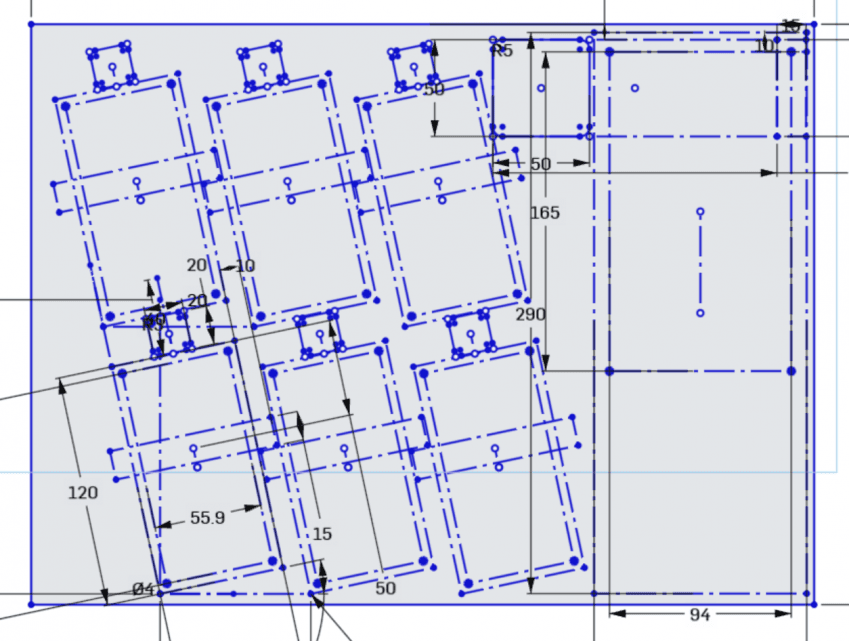

이후 페달보드를 설계하는데, 상당히 디테일하게 들어가야해서 시간이 오래걸렸어.
이 작업에서 실수하면 조립할때 삽질을 엄청하게 되기 때문에 시간을 많이 투자해야해

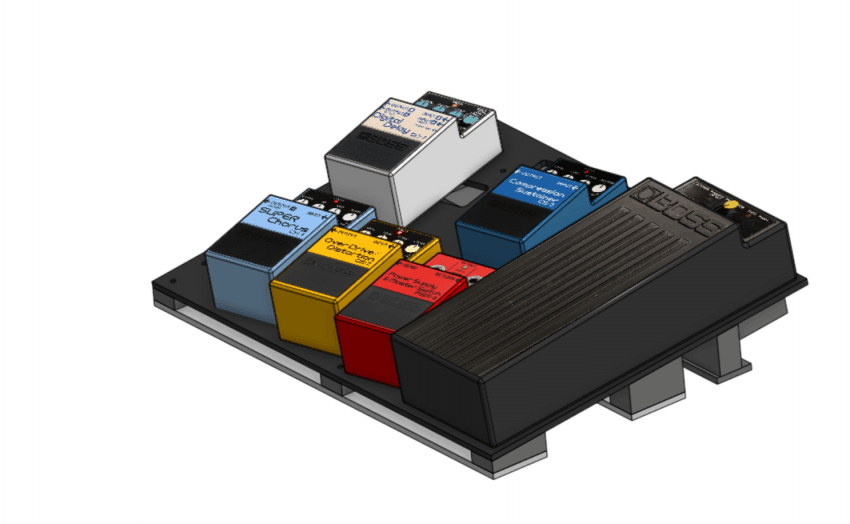

캐드 상에서 완성된 프로토타입이야
원래는 아크릴 가공이 쉬워서 아크릴로 자를라 했는데 철판 가공이랑 가격차이가 크게 안나더라고?

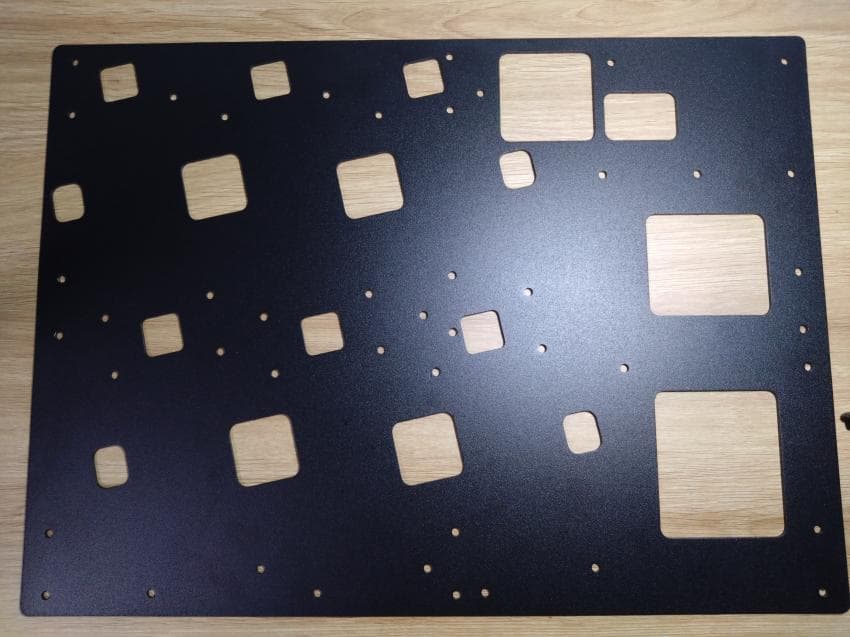

그래서 그냥 도면으로 철판을 잘라서 왔어
사진은 안찍었지만 아래면과 옆면도 전부 철판으로 잘라서 왔어

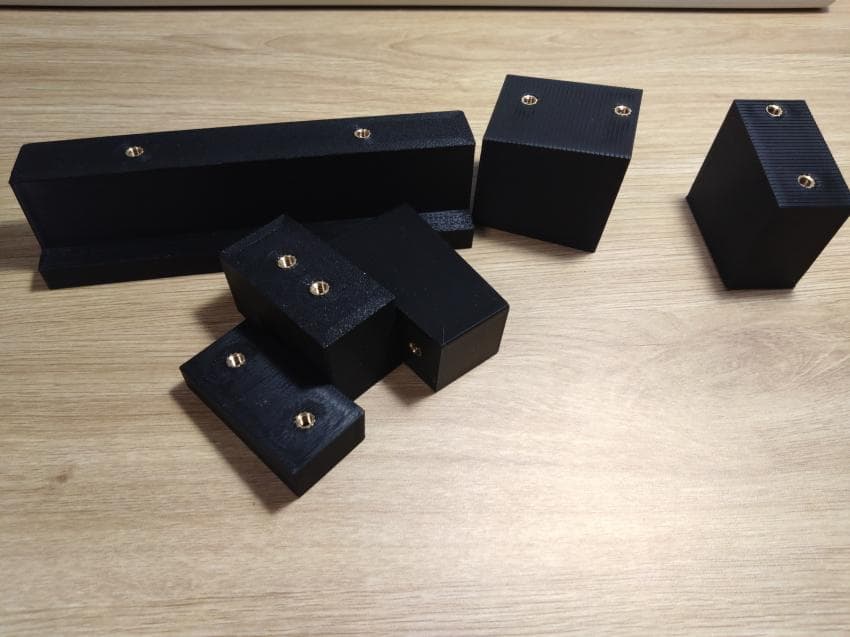

페달보드는 경사각이 있어야하다보니 보통 철판을 휘게하는데, 그냥 3D프린팅으로 출력한거 가지고 경사를 주려고 전부 뽑아왔어.

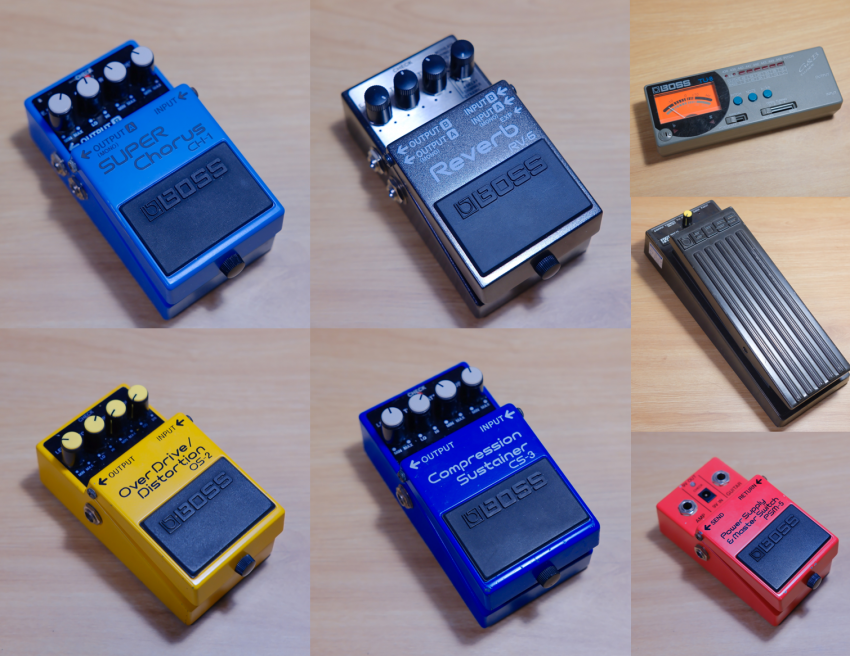

얘네는 사용된 페달들인데 그냥 전부 고정시키기 전에 기념으로 찍었음
psm-5는 전부터 어디에 쓸까 고민했었는데 튜너 전원 공급/뮤트 기능으로 사용하려고 달아줬어

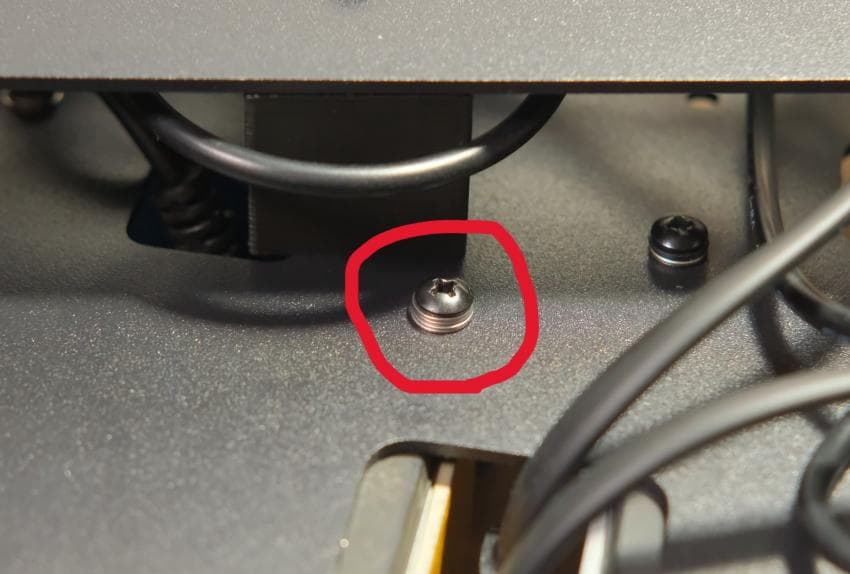

이렇게 후면에다가 페달 나사구멍에 맞춰서 대각선으로 두개씩 박아주면 돼
기존 보스 페달에 있는 나사는 두개만 풀어서 보관하면 되니까 페달을 손상시키지도 않고 결합할 수 있어
아까 있던 3D프린팅 경사도 전부 나사로 결합했어

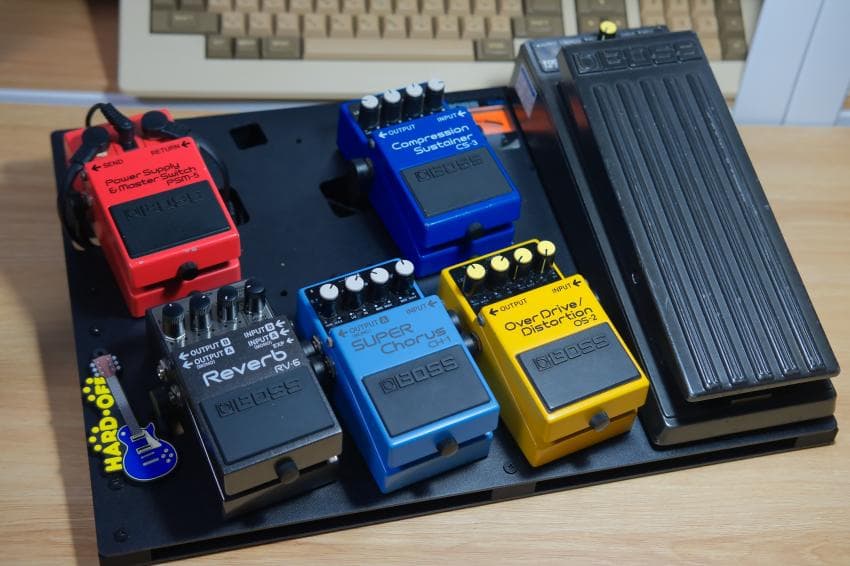

이렇게 해서 완성된 페달보드야!

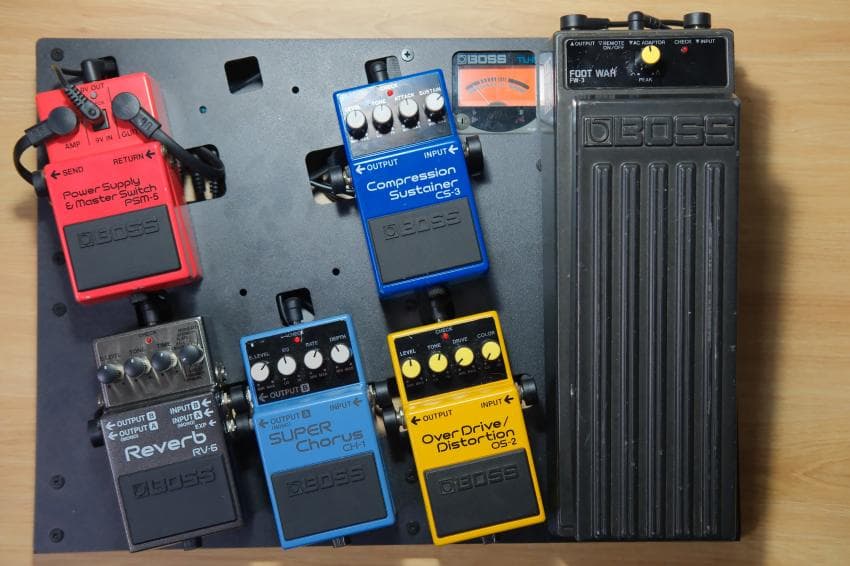

철판을 타공할때 패치 케이블이 들어갈 자리까지 미리 계산해서 뚫어놔서 위에서 돌아댕기는 케이블이 없어

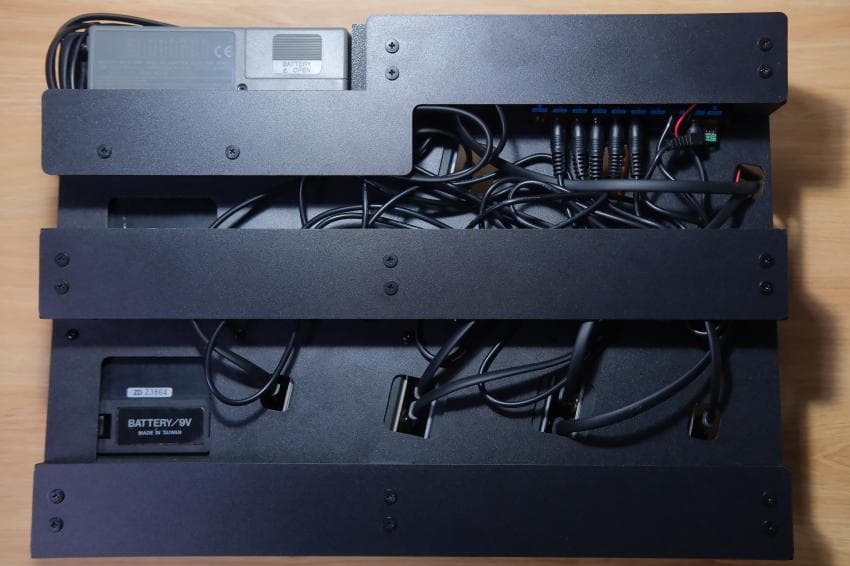

이건 후면이야
밑면도 철판 3개가 따로 붙어있기 때문에 하단에서 날림공사한 케이블들이 잘 빠지지 않아서 다른 고정을 안해도 되는 장점이 있어

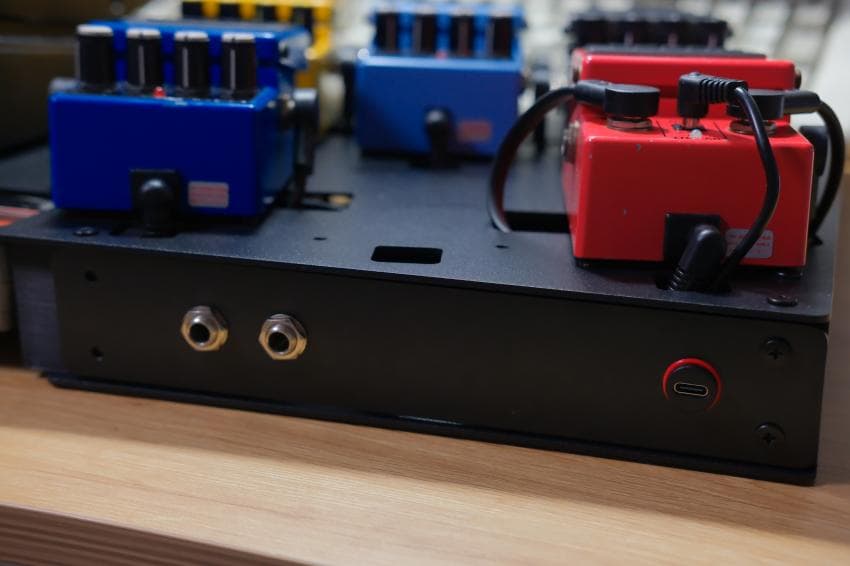

이건 다른 페달보드에서는 거의 없길래 달아둔건데, input과 output을 위로 빼줬어
원래는 send return까지 만들려고 했는데 나중에 페달이 더 생기면 그때 구분해주려고!
전부 떨이로 파는 페달들 하나씩 주워와서 만들었는데 생각보다 잘 만들어져서 다행이였어
특히 저 와 페달은 고장나서 떨이로 주워왔던건데 나중에 수리한 것도 적어볼게
처음에 원하던 느낌의 페달보드가 완성되서 뿌듯하다.
