념글 LED 떡밥 이해 못한 사람들을 위한 설명글
Rane
2026-02-23 17:28:49
조회 180
추천 10
원본 URL https://gall.dcinside.com/m/electricguitar/4196258

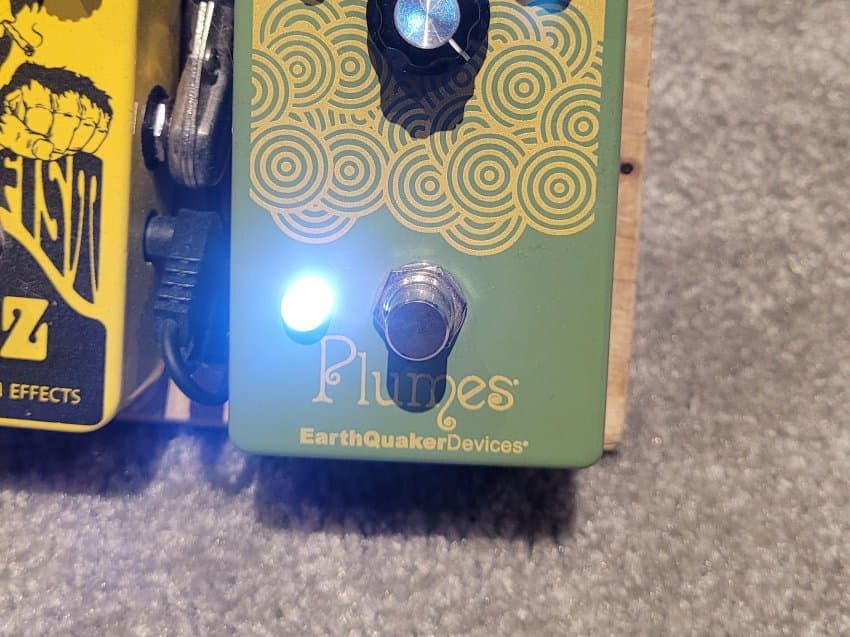

그냥 이펙터 LED라고 하면 저렇게 페달 켰을때 같이 켜지는 LED 인디케이터를 지칭한다고 생각할 수 있는데
물론 저것도 페달 LED라고는 하지만
톤적인 측면에서 이펙터에 들어가는 LED라 함은 위 사진처럼 오피앰프 바로 옆 증폭부에 클리핑 다이오드로 LED가 들어가기도 하는데 그걸 말하는 것일 가능성이 큼
(클리핑 다이오드의 주 역할은 오피앰프를 통과하면서 뻥튀기된 신호를 찍어 눌러서 게인 질감을 만들어주는 것임)
LED라는 이름부터가 Light Emitting Diode(발광 다이오드)의 줄임말이고, 그냥 빛을 잘 내도록 설계된 다이오드의 한 종류니까 여타 다이오드들처럼 클리핑 회로에 쓰기도 한다는거임
LED 색깔별로 톤 질감이 달라지는거? 귀로 들으나 원리적으로 보나 달라지는게 당연함. LED도 색깔별로 다른 내부 설계가 적용될테니까

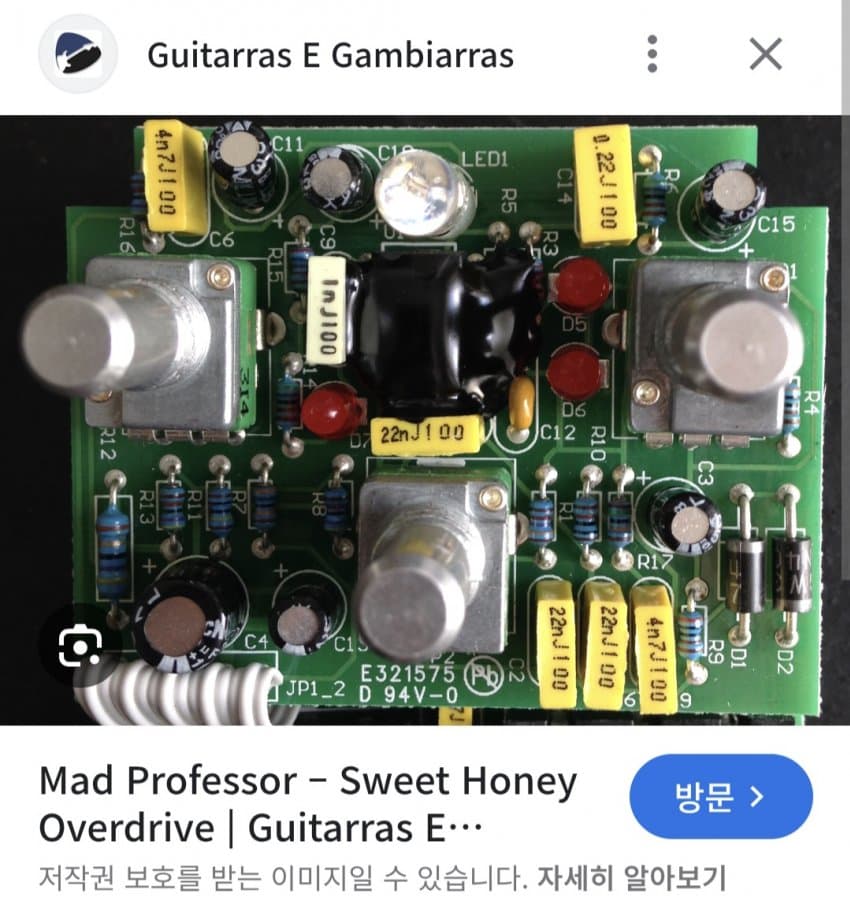

여튼 일붕이들이 좋아하는 위 스윗 허니 오버드라이브도 클리핑 다이오드로 LED를 채용한 페달이고,

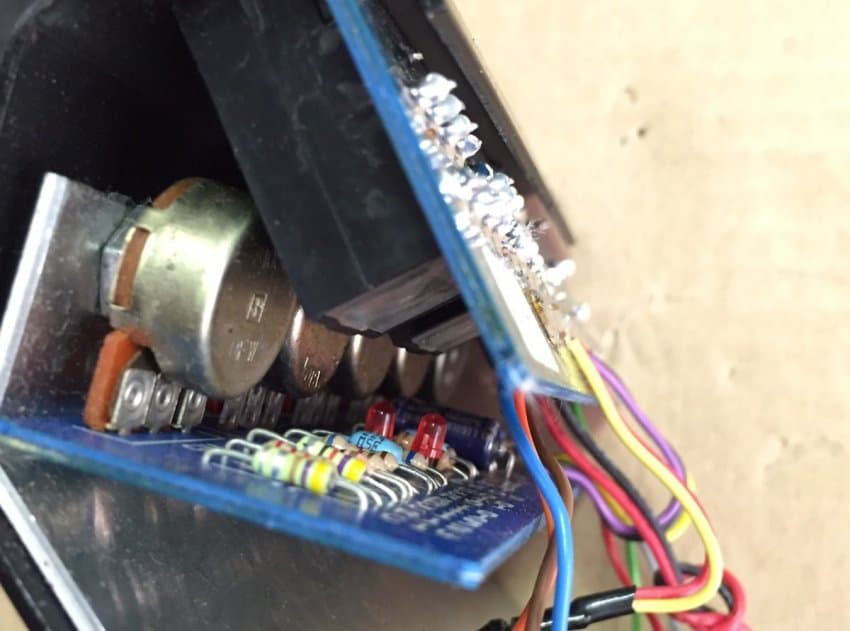

마샬 거브너도 기판 사진을 보면 클리핑 회로에 빨간 LED 2개를 썼고,
모디된 페달까지 가면 로버트 킬리 아재의 DS-1 Seeing Eye 개조도 있음
얘는 클리핑 다이오드로 쓴 LED를 인클로저 바깥에 고정해놔서 인풋으로 뭔가 들어올때마다 반응하면서 불이 켜지는 개신기한 기믹도 있음
물론 단순 인디케이터 LED도 톤에 영향을 준다고 말하는 케이스가 있긴 한데
퍼즈처럼 잡아먹는 전류량이 극도로 적은 회로들은 회로 전체가 사용하는 전류량보다 LED 하나 켜는데 들어가는 전류량이 2배에서 3배정도까지 많기 때문에
LED를 달고 안달고 했을때 전압, 전류량이 달라지면서 간접적으로 소리가 바뀐다고 말하기도 함
두줄요약-
1. "LED 색깔 달라지면 톤도 바뀜!"에서 LED는 LED 인디케이터가 아니라 클리핑 다이오드로 쓰인 LED일 가능성이 큼
2. 퍼즈가 퍼즈함
