역대 마샬 대표 앰프들 기판과 함께 톺아보기
Rane
2026-03-22 14:19:07
조회 214
추천 10
원본 URL https://gall.dcinside.com/m/electricguitar/4253983
(틀린 정보 있을 수 있음)

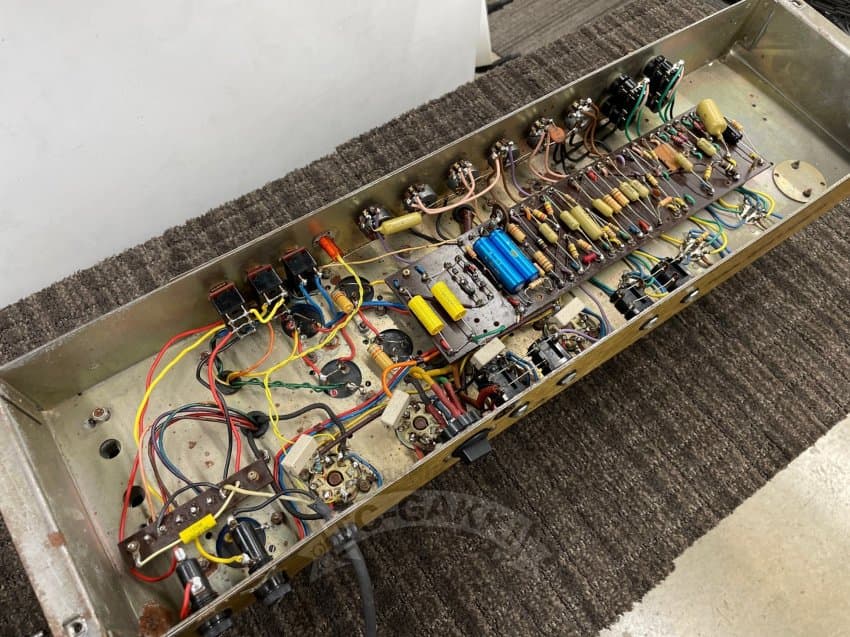

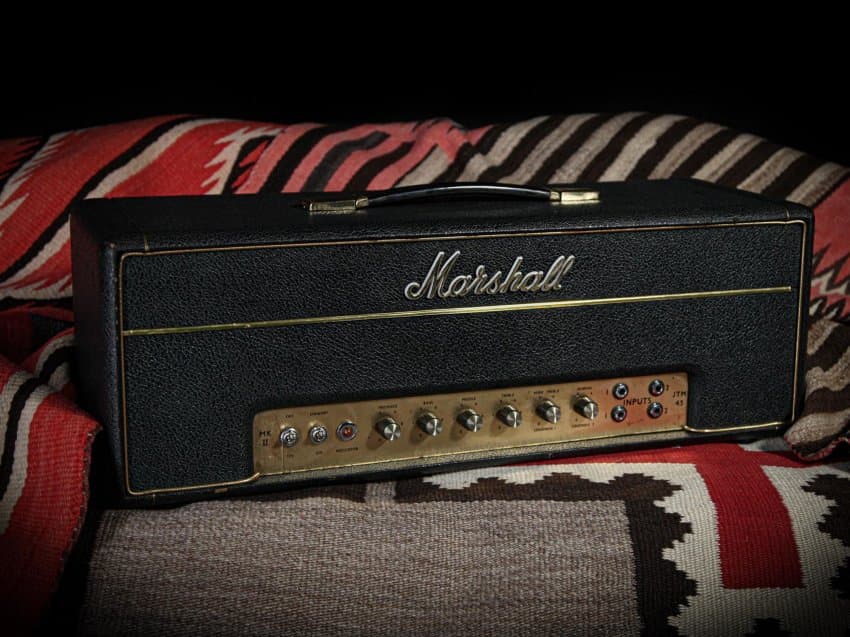

JTM45 (1962년 출시)
최초의 마샬 앰프. 펜더 5F6-A 트위드 베이스맨과 거의 차이가 없는 회로임. 대신 프리앰프 튜브는 전부 ECC83(12AX7), 파워 튜브는 KT66, 혹은 6L6, 정류관은 GZ34를 사용함

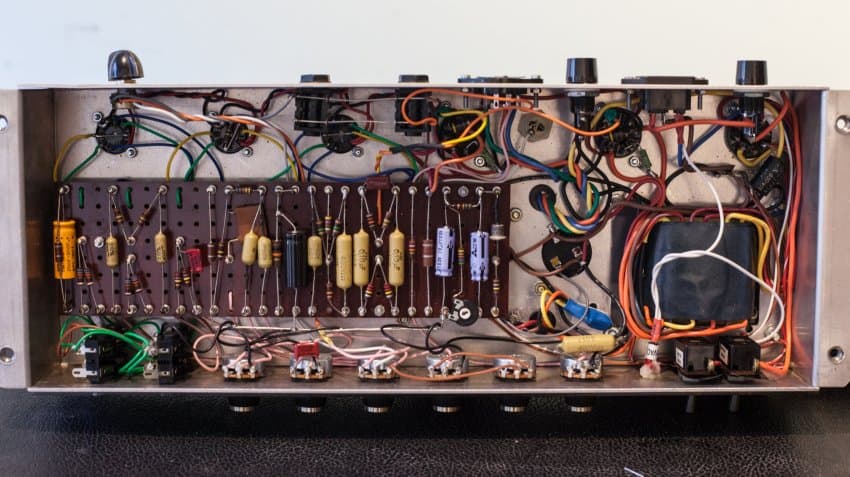

터렛 보드를 사용한 포인트 투 포인트 와이어링으로 배선되었음. 덕분에 수리나 모디를 적용하기가 아주 쉬운 편
사운드 성향은 요새 마샬 하면 떠올리는 성향이랑은 많이 다르고 훨씬 온화하고 따뜻한 편

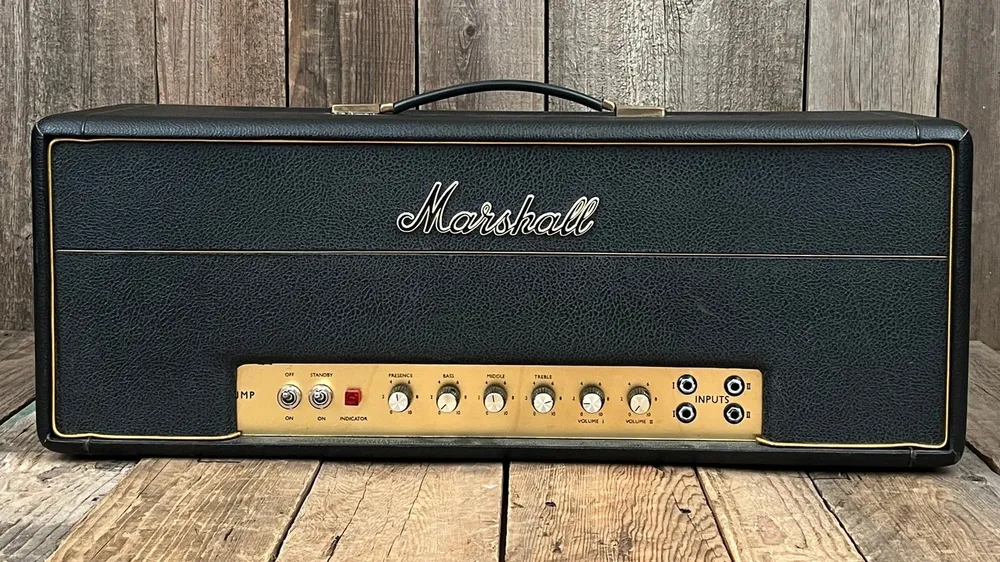

1959 슈퍼 리드 (1966년 출시)
출력이 100와트로 증대되면서 내부 회로도 훨씬 복잡해짐.
파워 튜브는 EL34로 바뀌었고, 정류 회로가 실리콘 다이오드를 사용한 브릿지 렉티파이어 방식으로 바뀌면서 새그(Sag) 현상이 사라져 솔리드한 어택감을 내어줌
더욱 칼칼하고 강한 게인을 낼 수 있도록 커플링 커패시터와 캐소드 커패시터의 값을 바꾸는 개량이 이루어짐
거의 모든 생산분이 터렛 보드 + 포인트 투 포인트로 배선되었지만 70년대 초 생산분 일부는 PCB로 생산됨

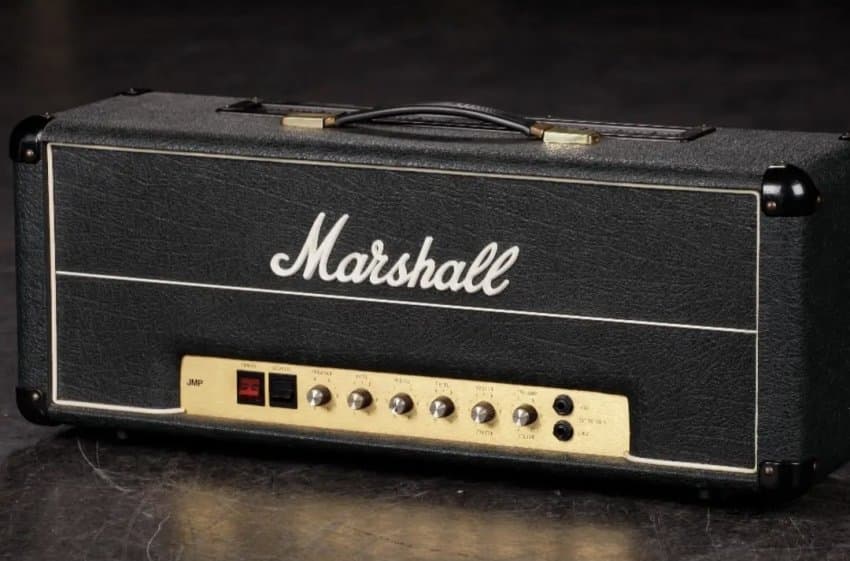

JMP 2203 (1975년 출시)
순정 마스터 볼륨이 추가되고, 프리앰프 회로가 캐스케이딩 게인 스테이징 방식으로 개량되어 굳이 크랭크 업을 일으키지 않고도 훨씬 낮은 볼륨에서도 게인 사운드를 얻을 수가 있어짐. 대신 인풋 단자가 채널별로 1개씩으로 바뀌어서 채널 점프는 불가능해졌음
모든 생산분이 PCB로 생산된 첫 마샬 헤드이기도 함

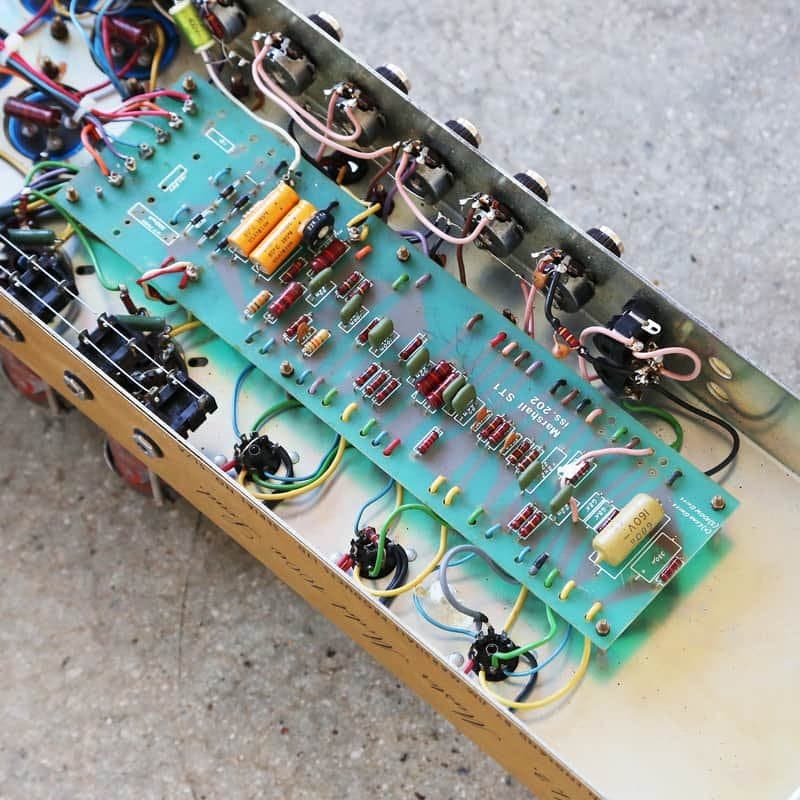

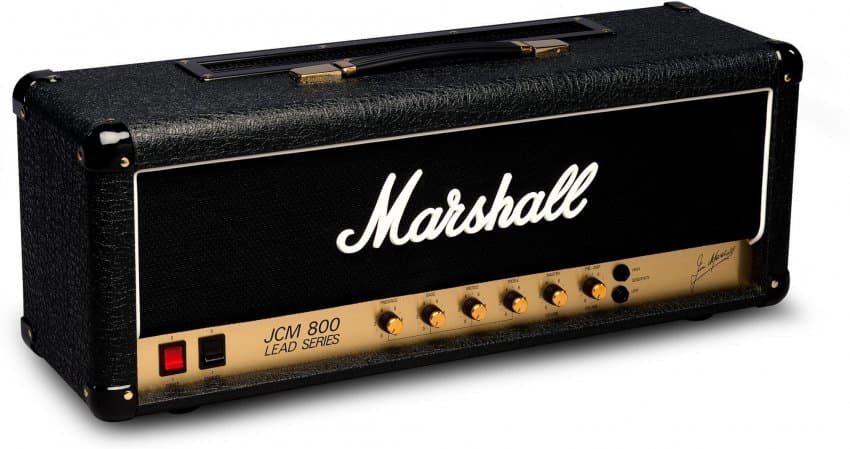

JCM800 (1981년 출시)

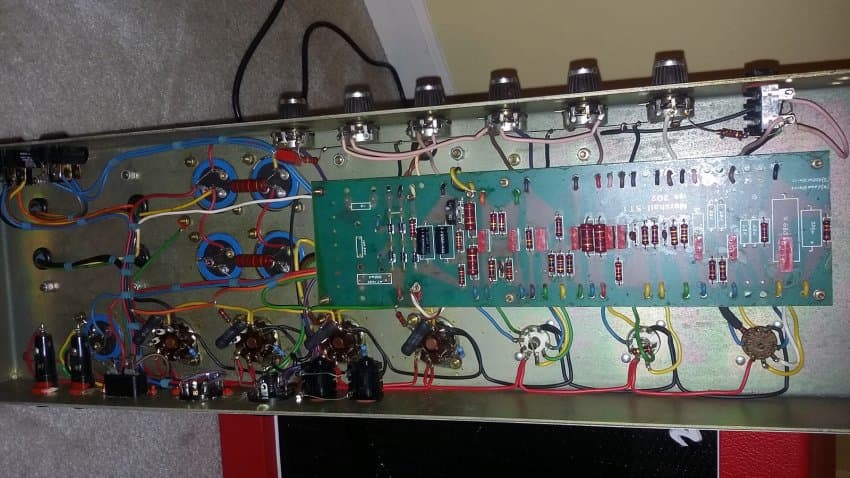

회로 기판의 모양이랑 실장된 부품 형태를 보면 알겠지만 JMP 2203이랑 크게 다르지 않은 설계를 가지고 있고, 사운드 성향도 거의 엇비슷함
1985년쯤부터는 PCB 레이아웃이 변경되어 포텐셔미터(노브)가 PCB에 그대로 실장되어 섀시에 결합되는 형태가 됨. 인풋 단자가 수직으로 배열돼 있으면 85년 이전 모델, 인풋 단자가 수평으로 배열돼 있으면 85년 이후 모델임 (위 사진 포함 리이슈는 85년 이전 버전을 베이스로 함)

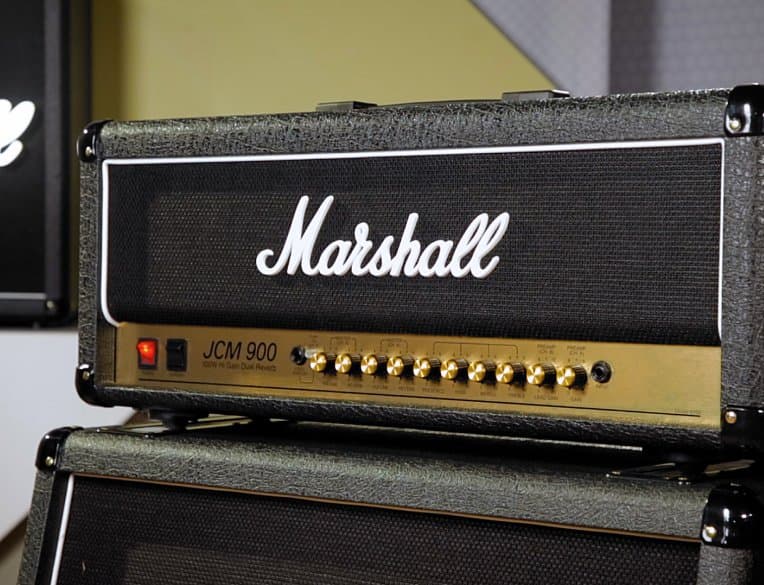

JCM900 (1990년 첫 출시)
가장 유명한 4100을 포함한 듀얼 리버브 모델들은 회로에 LED를 사용한 다이오드 클리핑 단을 추가하여 추가적인 게인을 얻을 수 있도록 설계함. 이거땜에 소리가 개 구려졌다고 원성이 자자해지자 SL-X라고 LED 대신 진공관을 하나 더 박아서 진공관만으로 게인을 만드는 버전도 나왔었음.

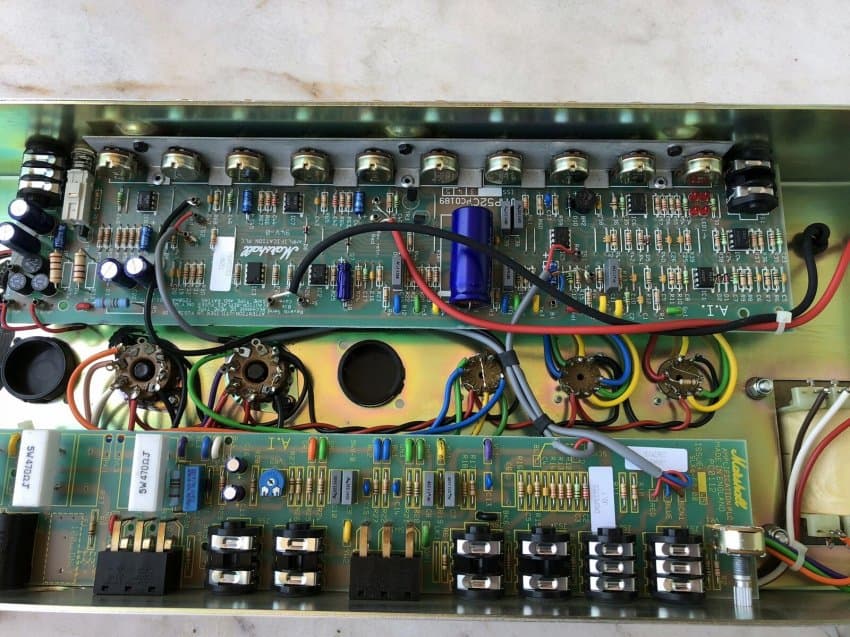

빠른 생산을 위해 프론트 패널과 리어 패널의 노브, 단자, 버튼들을 전부 PCB에 미리 실장해놓고 나사랑 부싱으로 결합하는 설계로 바뀌어서 뜯어보면 PCB가 앞쪽에 한장, 뒤쪽에 한장 해서 총 2개를 쓰는 설계가 됨
이 모델부터 갑자기 설계가 전 모델들보다도 복잡해졌다보니 불량률이 급증하였다고 함

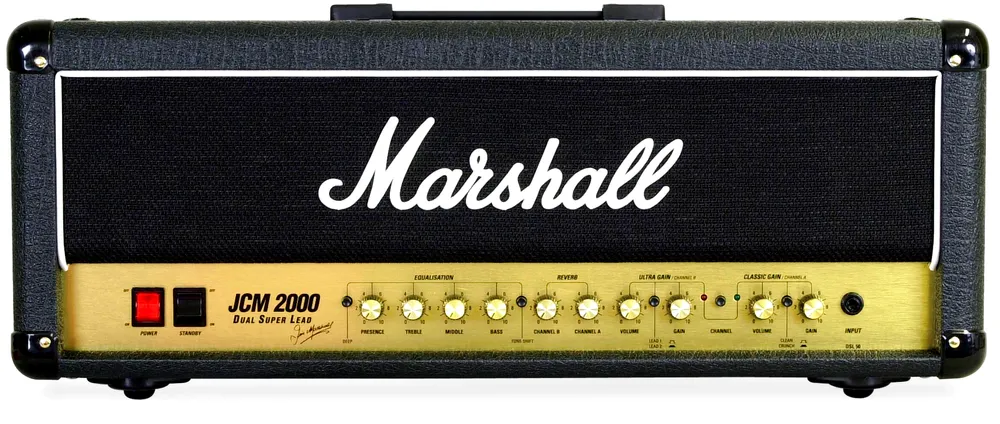

JCM2000 (1997년 출시)
JCM900 때 다이오드 클리핑 넣었다가 팬보이들한테 개 까였던 경험 때문이지 진공관만 가지고 게인을 만드는 클래식한 구성으로 돌아옴

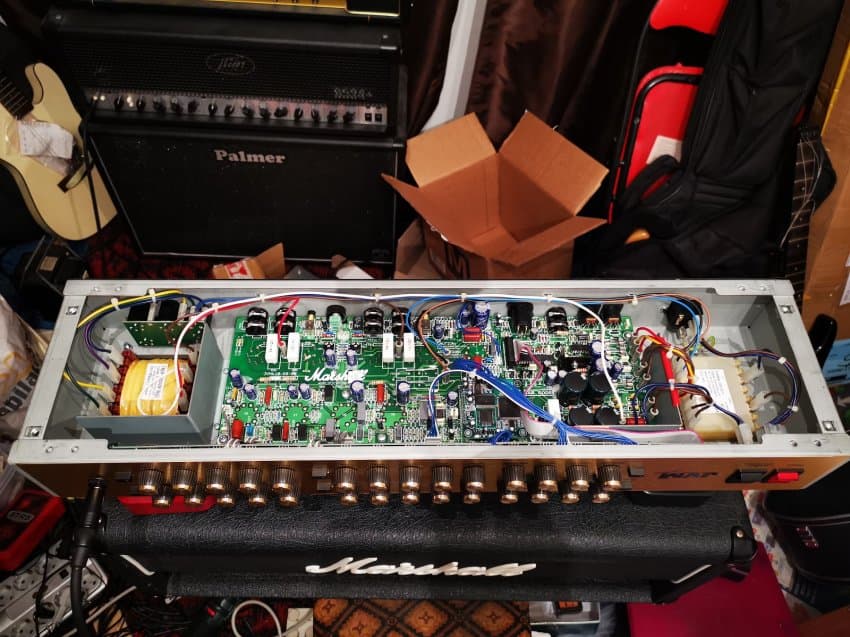

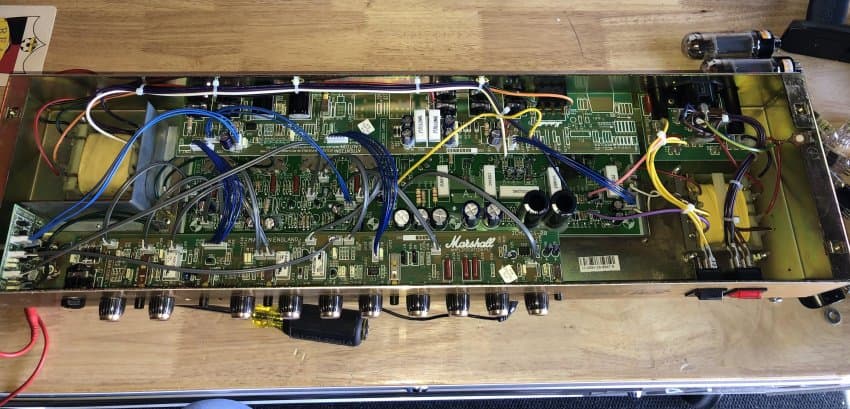

프론트 패널용 기판 + 리어 패널용 기판 + 진공관 소켓이 실장되는 중앙 마더보드까지 총 3장의 PCB를 썼는데, 마더보드 쪽 설계가 병맛이라 진공관 열땜에 소자가 갑자기 돌연사하거나 진공관이 나가버리는 별별 문제가 발생해서 리콜도 했었다고 함
정훈좌는 이게 디지털 앰프라 하자가 많다고 까는데, 의외로 채널 스위칭 회로를 제외하고 톤 형성에 관여하는 나머지 부분들은 완전 아날로그 방식임 (심지어 리버브도 아날로그 스프링 리버브임). 그냥 설계가 지나치게 복잡하고 전술한 하자 + 고장났을때 수리가 개같이 어렵다는 점 땜에 평가가 안좋은거
참고로 위 회로기판은 DSL 100와트 버전의 것인데, 당연히 채널이 하나 더 박힌 TSL 100와트는 저거 이상으로 기판이 복잡함

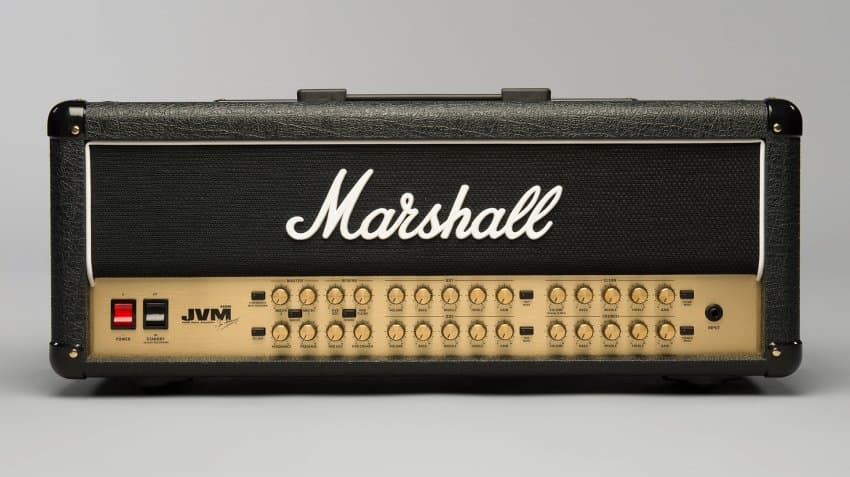

JVM410H (2007년 출시)
현재 마샬의 플래그십 헤드임. 채널이 무려 4개로 늘어났고, 사운드가 JCM2000 대비 조금 더 정제된 성향으로 바뀌었고, 4개 채널 전부에 독립적으로 게인과 이큐를 줄 수 있게 됨. 미디 포트도 있어서 프로그래밍 해가면서 쓸 수도 있음
JCM2000에선 3장이나 썼던 PCB가 1장 구성으로 바뀐걸 볼 수 있는데, 멀티 레이어 PCB에 회로를 압축해놓은 구성이라 그럼. PCB 층 사이사이에 구리선이 어지럽게 얽혀있는 구조라는거
의외로 2007년에 출시된 모델이라 곧 출시 20년째가 되어가는 사골 모델임
