스모기 오버드라이브 베로보드 수정및 검증완료

[💡정보]

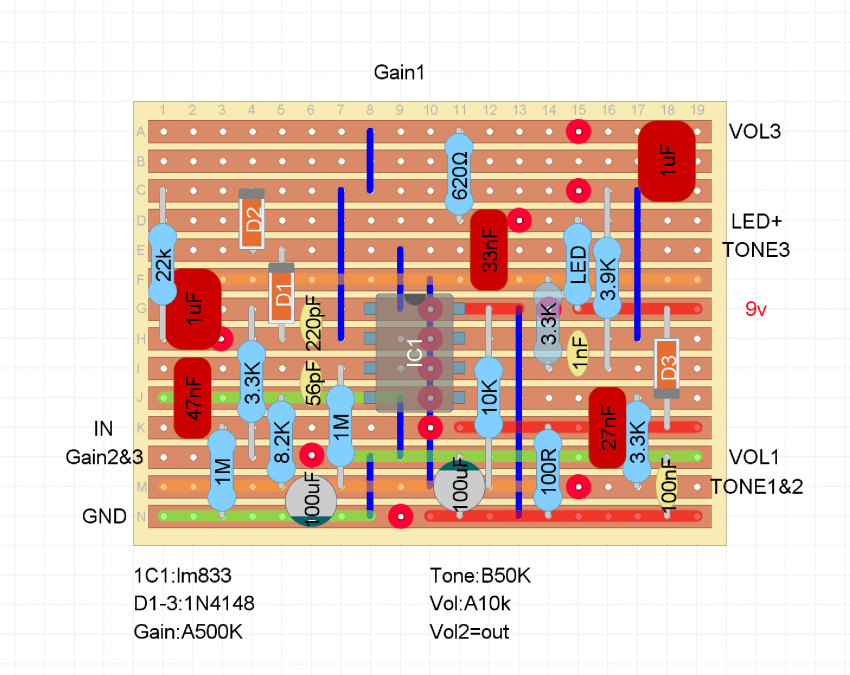

스모기 오버드라이브 베로보드 수정및 검증완료

기허접

2026-04-12 18:48:38

추천 10

원본 URL https://gall.dcinside.com/m/electricguitar/4291403

실수한게 있어서 만들면서 좀 고쳤어

도움되길바라

츄파춥스메탈맛

일붕씨 낯설어요

2026.04.12 18:49:45

데임

왜 비추박힘

2026.04.12 18:54:25

└ 기허접

2026.04.12 18:55:35

다이아짱

이거 디자인도 스모기처럼 빤딱하게만들어서 짭으로맹글면 얼마나옴?

2026.04.12 18:56:19

└ 기허접

케이스가 젤 어려울듯

2026.04.12 18:58:27

Kataha

2026.04.12 18:56:25

ㅇㅇ

오

2026.04.12 19:07:50

42p

오오

2026.04.12 19:08:27

헛스윙s100

2026.04.12 19:08:33

똘삼

호오이 - dc App

2026.04.12 19:08:38

내가연인이될수있을리없잖아무리무리

이미pcb주문함

2026.04.12 19:43:22

└ 내가연인이될수있을리없잖아무리무리

왜이제올림

2026.04.12 19:43:42

└ 기허접

pcb가 더 쉬울거야.. 베로보드로 오랜만에 페달 만드니까 개빡셌삼..

2026.04.12 19:57:03

김뀨뀨

이야 대단한데 진짜로 나왔네 이거 실제로 제작해봄?? 나도 해보고싶었는데 문돌이라 회로도도 잘 이해 안되더라구.. 재료 주문해야겠다 ㄱㅅㄱㅅ - dc App

2026.04.12 20:54:41

└ 김뀨뀨

근데 가로로 빨간줄 초록색줄은 뭐야? - dc App

2026.04.12 20:55:20

└ 기허접

빨간색 9v+라인 초록색 그라운드 주황색 전압분배초록색 그라운드 주황색 전압바이어스영역임 그릴때 안헷갈릴라고 그어놓은거야

2026.04.12 21:46:33
