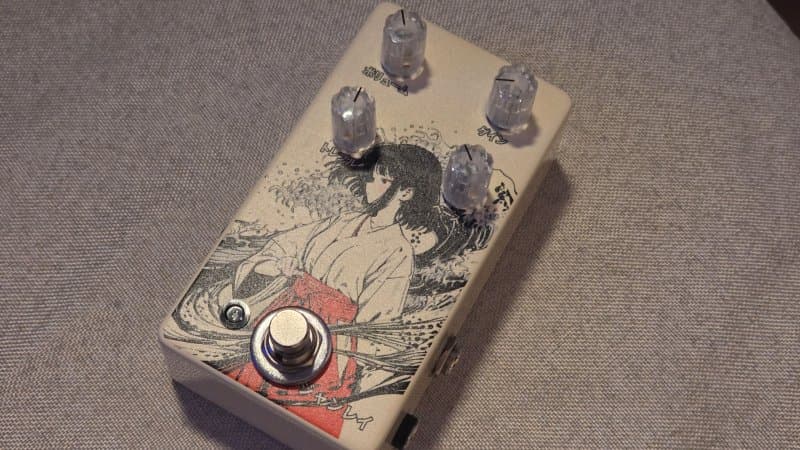

<미리보기>

자작 페달에 발을 들인 뒤, 씹덕 케이스 페달이 만들고 싶어져서 만들었다.

너무 힘들게 만들었기 때문에 후기나 남겨봄.

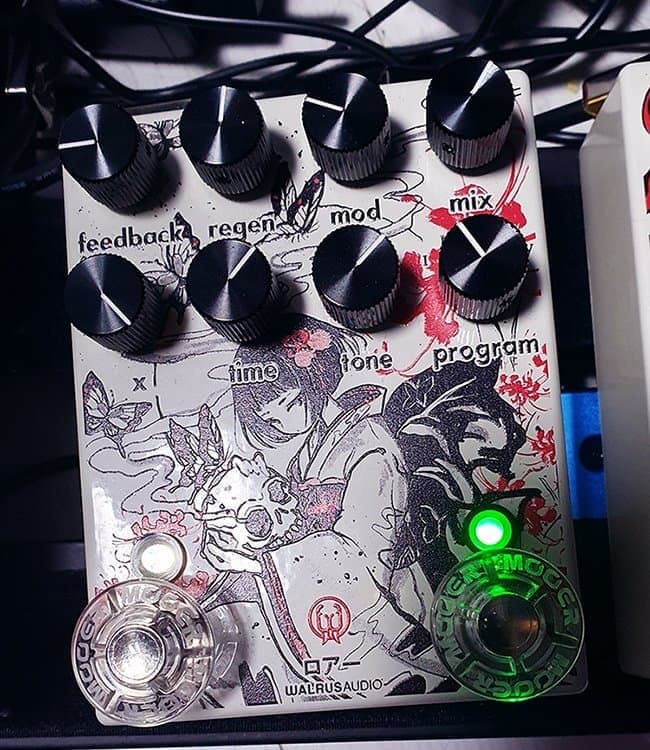

옛날에 왈루스 페달에서 나온 이펙터들 중에서, 카마쿠라 에디션이 너무 예뻐서 몇 개 들였던 적이 있다.

대부분 디자인이 이쁜것들은 공간계들이고 가격도 비싼데 이젠 구하기도 쉽지 않음.

근데 요즘 일마갤에 씹덕 페달 만드는 법 알려주는 글이 올라와서 좀 따라해봤다.

좀 빠진 정보들은 직접 맨땅에 헤딩하면서 하느라 힘들었음.

우선 씹덕 페달이 될 기판들 세 개를 준비했다.

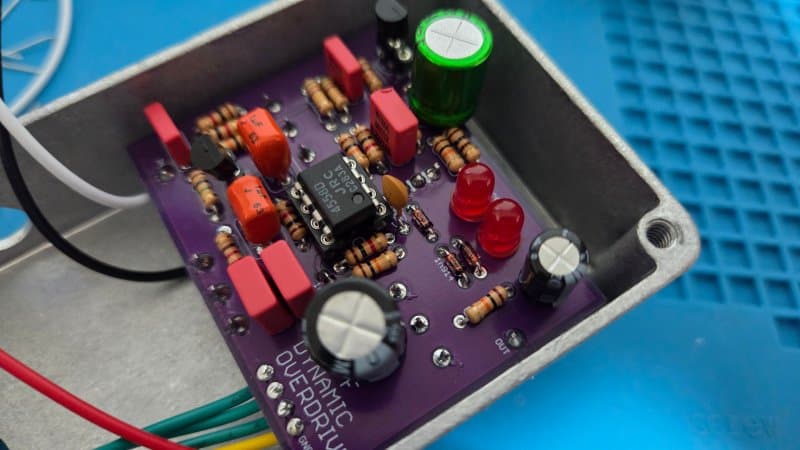

첫 번째, 랜드그라프 다이나믹 오버드라이브.

랜드그라프 DOD로 불린다. 뮬에서 사면 약 100~150만원 정도 호가한다.

하지만 자작키트로 사면 2만원+@ 정도에 누릴 수 있다.

초기 DOD는 부품을 노란색 AVX 꺼를 썻는데 AVX가 단종되었기 때문에

별도로 구매 한 WIMA 커패시터를 사용했다.

어차피 먹죽 할 이펙터라 원본 부럽지 않은 부품을 사용해서 오래오래 쓸 생각이다.

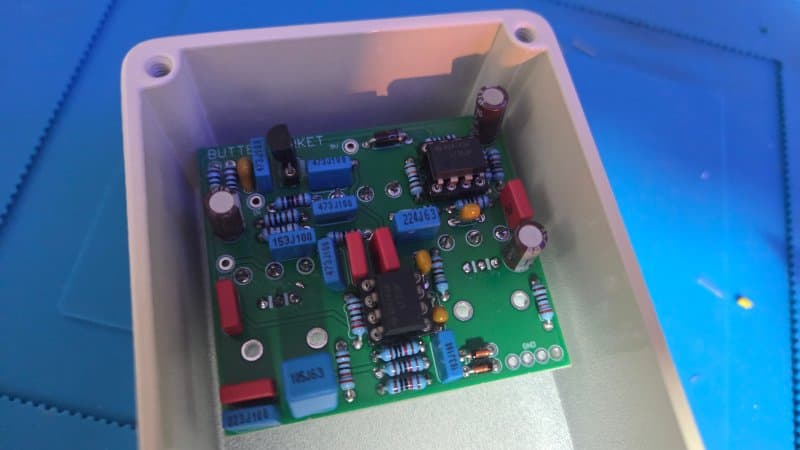

두 번째, 버터머신

베뮤람의 버터머신 원본을 뮬에서 찾아보면 35~40 정도에 거래된다.

아이바네즈의 SD-9을 기반으로 한 디스토션 페달이다.

리드용, 메인 드라이브로 쓸 생각으로 구매했다.

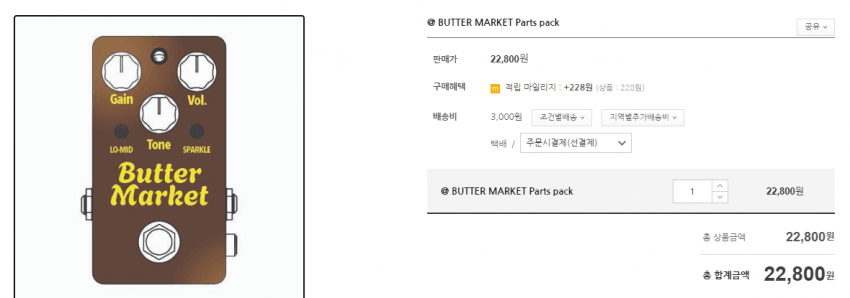

원래 페달파츠에서 파는 키트로는 5개의 노브가 존재하는데,

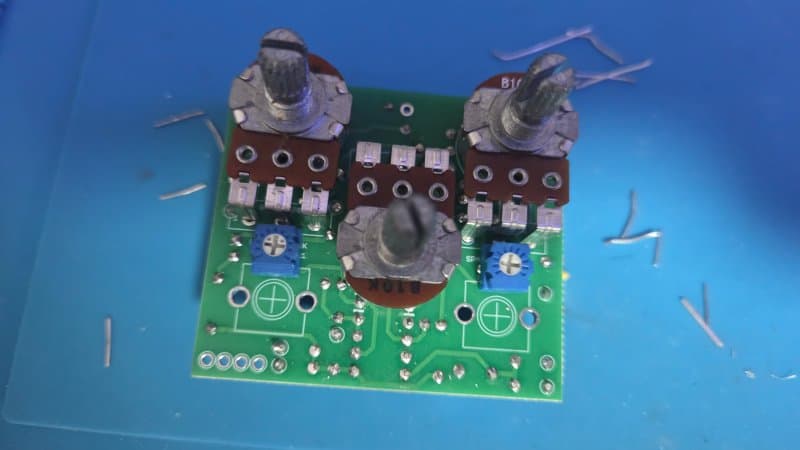

LO-MID 노브랑 SPARKLE 노브는 트리머를 별도로 구매해서 끼워넣는 방식을 사용해서 3노브 디자인으로 변경했다.

근데 ㄹㅇ 멍청한게 트리머 조작할 수 있게 반대편으로 꽂았어야 했는데

정방향으로 꽂는 바람에 트리머 조작 하려면 다 분해해서 조작해야함 ㅋㅋ

어차피 돌려도 톤 체감 미미하다고 해서 트리머 방향 12시로 돌려놓고 박아뒀음.

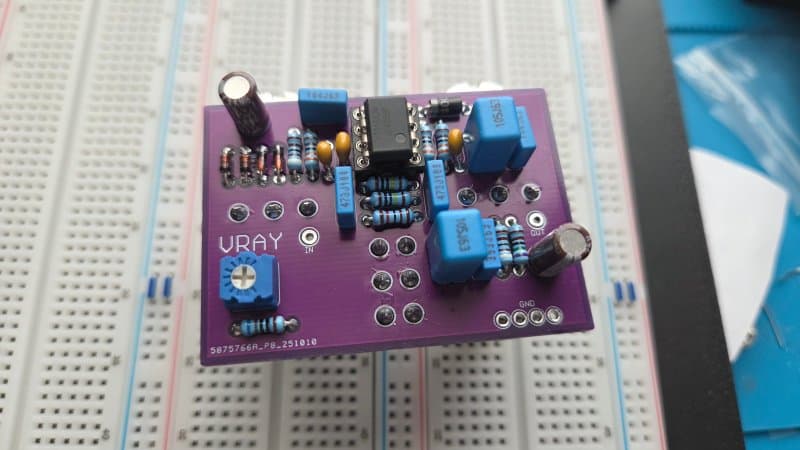

세 번째 페달, 잔레이

많은 씹덕 일붕이들이 쓰는 페달이다.

용도는 앞단에 둬서 로우게인~부스트 페달로 쓸 거다.

개인적으로, 잔레이가 용도에 비해 중저음이 좀 많고 게인도 더 투명했으면 좋겠어서 교체용 ic칩셋도 따로 구매했다.

(교체 후기는 나중에 다루겠음)

솔직히 그럴거면 클론을 사지 왜 잔레이를 샀나 싶었지만

잔레이 쓰면 고수처럼 보이잖아.

이제 케이스에 프린팅 할 이미지를 뽑아야한다.

ai 이미지 생성으로 원하는 느낌의 그림을 뽑는데 성공했다.

다시 ai한데 주변 영역들을 확장시켜달라고 요청했다.

넓힌 위쪽 영역에 노브를 둬야하기 때문.

포토샵으로 뒤에 누런 배경을 다 지워냈고

일러스트레이터에 옮겨서 벡터화를 시킨다.

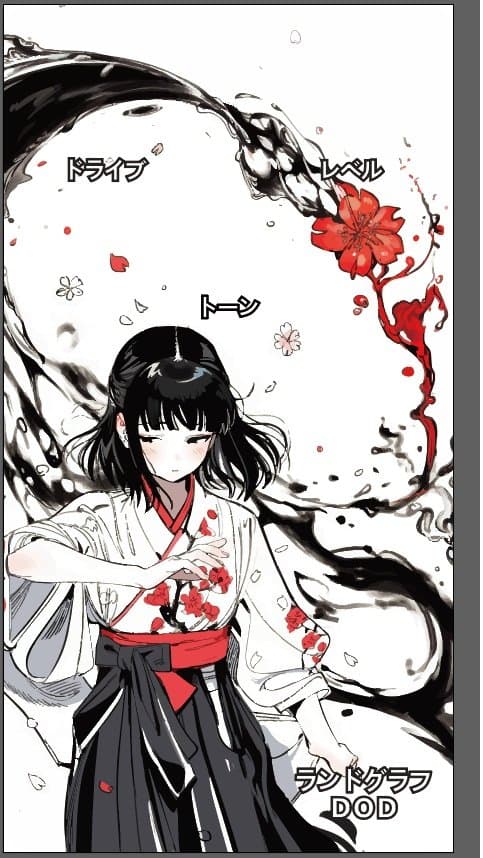

풋스위치 위치와 노브 위치를 계산해서 주변에 텍스트를 넣어준다.

텍스트도 마찬가지로 벡터로 바꿔야한다.

여기서 너무 어려워서 몇 시간을 쓴지 모르겠다.

(중간 생략)

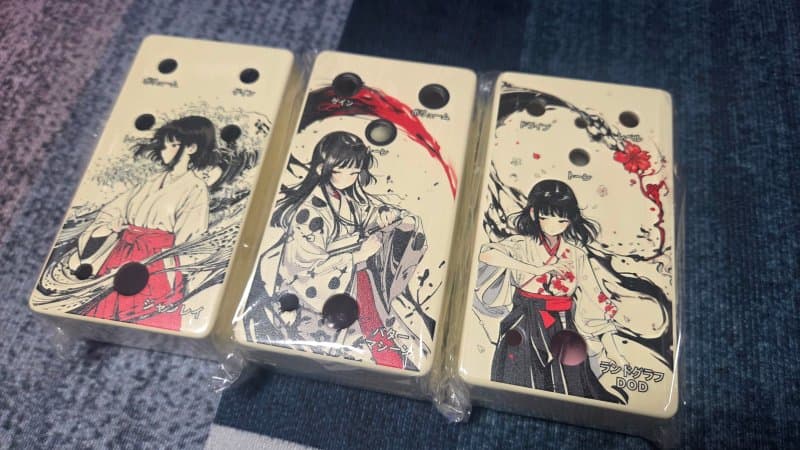

TAYDA에서 세 개 인클로저를 구매했다.

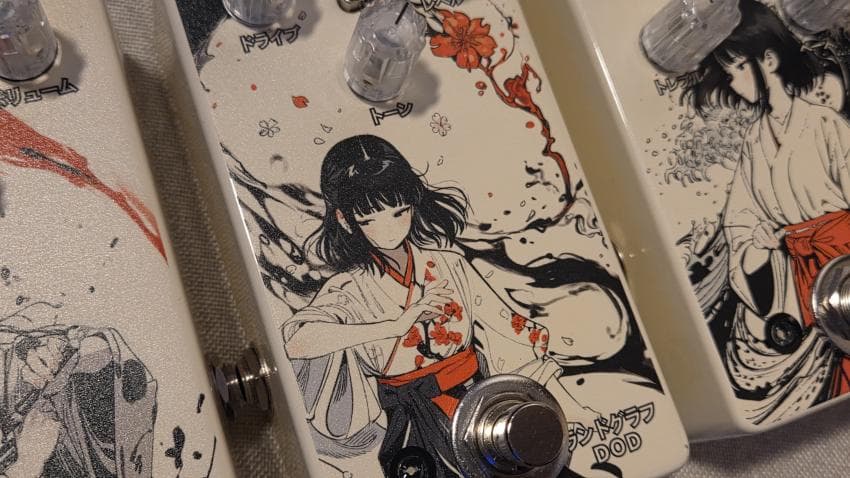

다행히 프린팅은 아주 이쁘게 됐다!

중간에 나도 실수하고 TAYDA도 프린팅 과정에서 실수하면서 몇 주 배송이 밀렸는데...

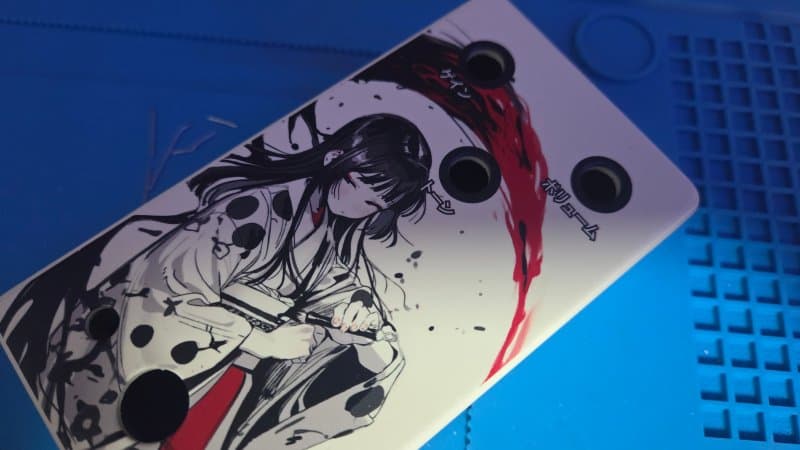

힘들게 기다려서 도착한 결과물을 보니 노브,풋스위치 위치등 모두 성공적으로 뚫어졌다.

케이스는 크림색으로 구매했음. 약간 누리끼리한게 잘 어울릴거 같았음.

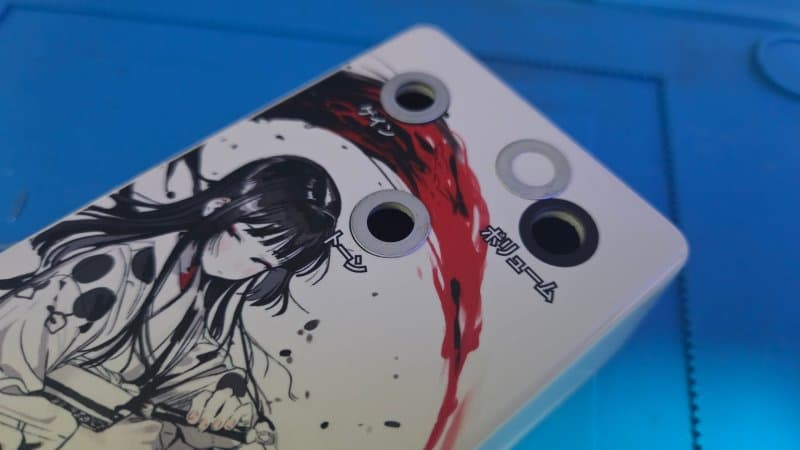

실수로 랜드그라프 DOD의 노브 표시한 레이어를 못지워서 구멍 주변에 검은 테두리가 다 보인다!!

근데 와셔가 딱코로 가려줌 ㅋㅋㅋㅋ

TAYDA에 어째서인지 마스킹 서비스를 매진처리하고 안하고 있길래...

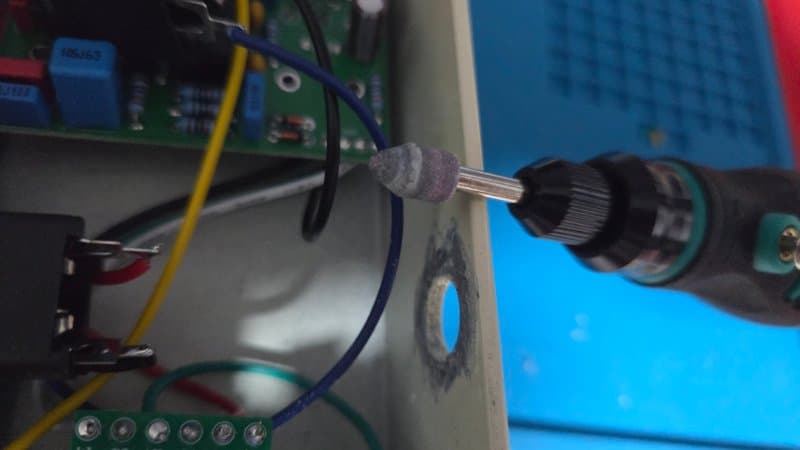

직접 케이스 그라운드 작업을 해줬는데 이거 하다 미칠뻔 했음.

인풋쪽 안쪽 구멍에 도장을 긁어주는 작업을 했는데 도장이 너무 두껍고 가루가 너무 날림.

다이소 사포로는 전혀 안까져서 열받아서 조각도 드릴?? 이거 샀는데

이걸 쓰는 것 조차도 너무 힘들었다.

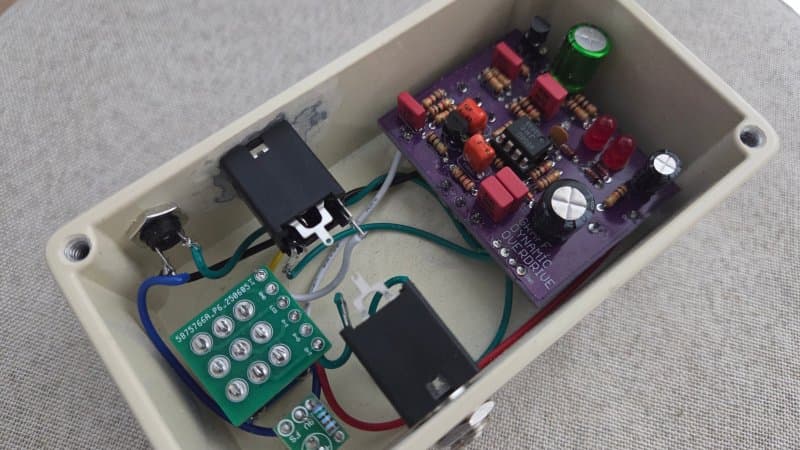

아무튼 그렇게 완성된 최종 내부.

배선도 어느 정도 노하우가 생겼는지 내부가 꽤 깔끔해보인다.

일단 케이스 크기 넉넉한걸 사서 여유있는게 좋았음.

건전지 안 쓸거라 DC커넥트도 미니DC로 썻음.

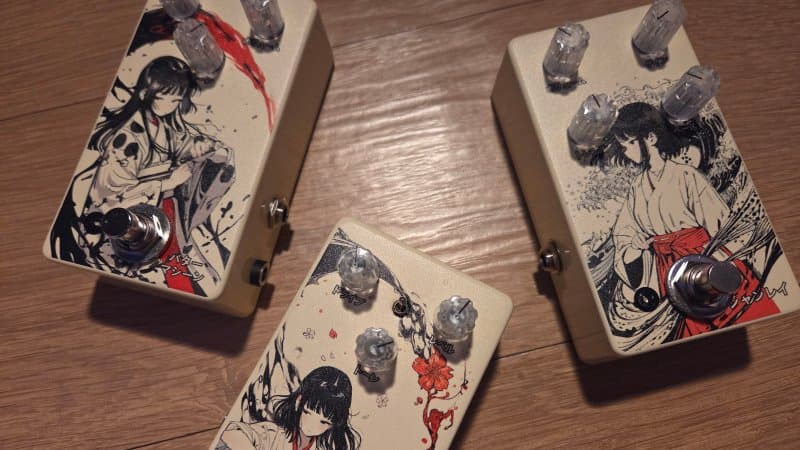

<완성>

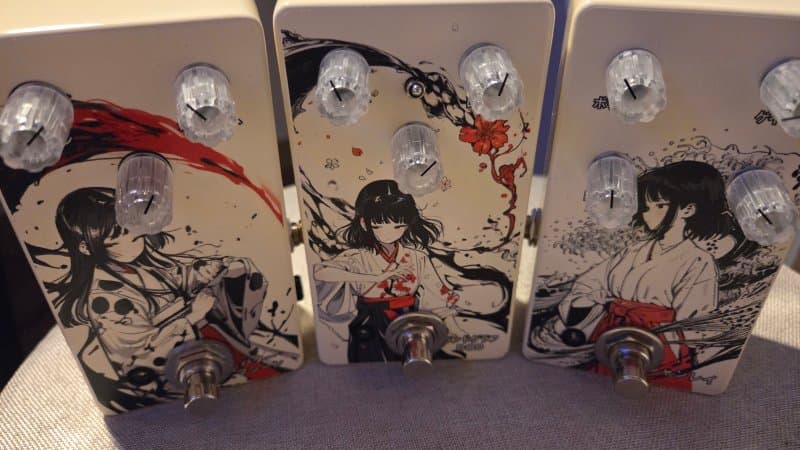

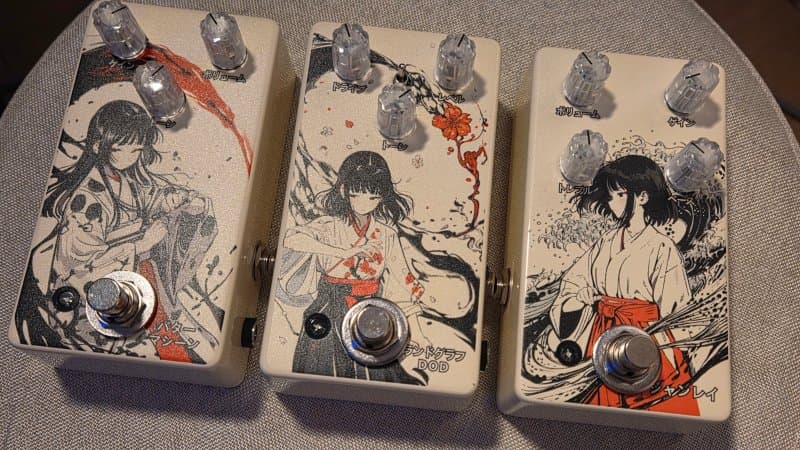

최종 완성 된 모습이야!

이쁘게 잘 나온듯. 만족감 높음.

아쉬운 점이 있다면, 우측 하단에 글자가 와셔에 약간 가려진다는거??

그 외엔 ㄹㅇ 굿.

잔레이

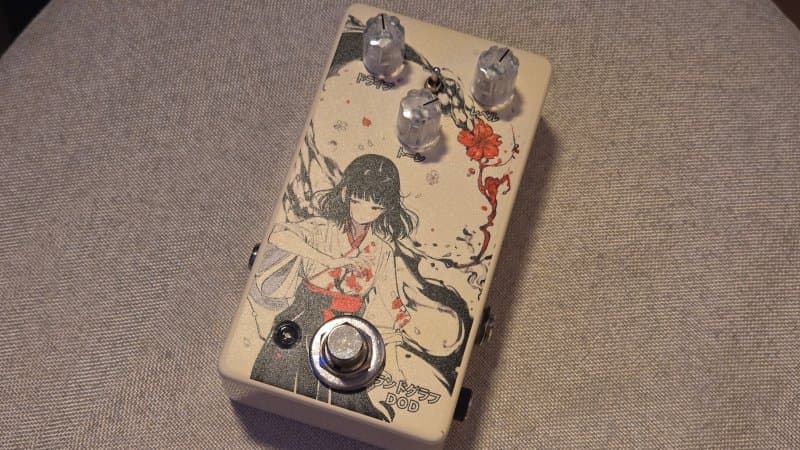

랜드그라프DOD

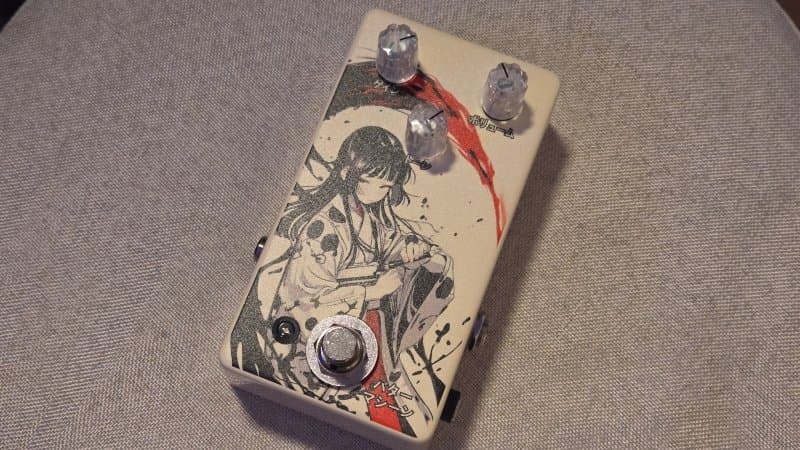

버터머신

LED는 전부 흰색으로 맞췄음.

작동도 잘 됨.

가능하면 사운드 샘플까지 들고 오고 싶었는데,

기타 픽업 바꾸고 제대로 보드짜서 가져오고 싶어서 녹음은 나중에 해볼게

영롱해요
