"배터리, 전원 소스땜에 소리 바뀜"이 개소리가 아닌 이유
Rane
2026-07-19 14:10:57
조회 304
추천 10
원본 URL https://gall.dcinside.com/m/electricguitar/4450139

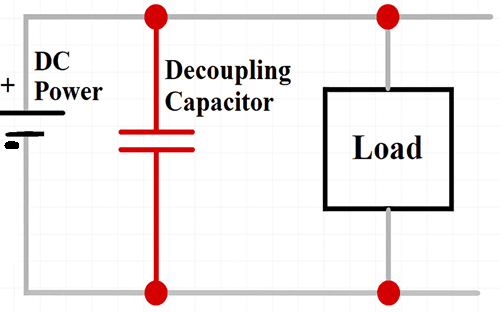

대부분의 전원을 사용하는 기기들은 전원부 설계를 할때 전원 소스로부터 메인 회로(위 그림에선 Load) 쪽으로 들어오는 길목에 저렇게 커패시터를 하나 접지와 통하도록 병렬로 배치하는데
저렇게 커패시터(디커플링 커패시터)를 하나 달아놓으면 쟤가 전원을 미리 머금고 있는 일종의 간이 배터리 같은 역할을 하기에 메인 회로로의 전원 공급이 더욱 안정적이게 됨
요즘 설계되는 대부분의 전기를 사용하는 기기들은 저런 디커플링 커패시터를 거의 필수적으로 넣어서 만드는데
옛날에 나온 기기들 중엔 아닌 것들도 있었단 말이지

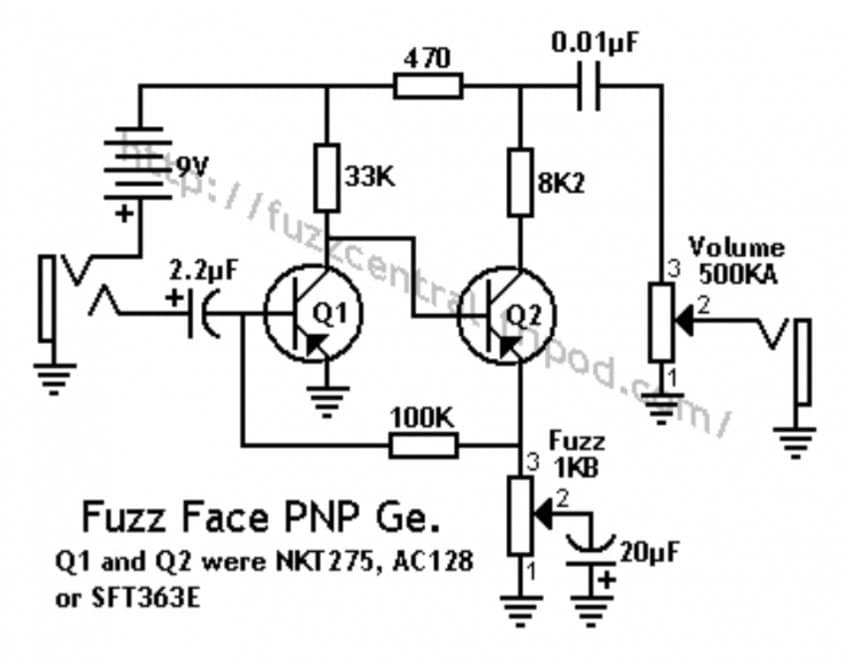

이펙터 중엔 대표적인게 퍼즈페이스인데
임마는 전원(위에 9V라 적힌 놈) 소스에서 메인 회로로 들어가는 길목에 디커플링 커패시터가 아예 없기때문에
전원 소스를 뭘로, 어디서, 어떻게 받느냐에 따라 실제 이펙터로 공급되는 전원의 형태가 크게 달라질 수밖에 없음
이론상으로나 실제로나 파워서플라이/배터리를 통해 전원을 공급할때, 망간/알칼라인 전지로 전원을 공급할때, 배터리가 새삥일때/오래돼서 전압이 떨어졌을때 각각 소리 차이가 생긴다는거

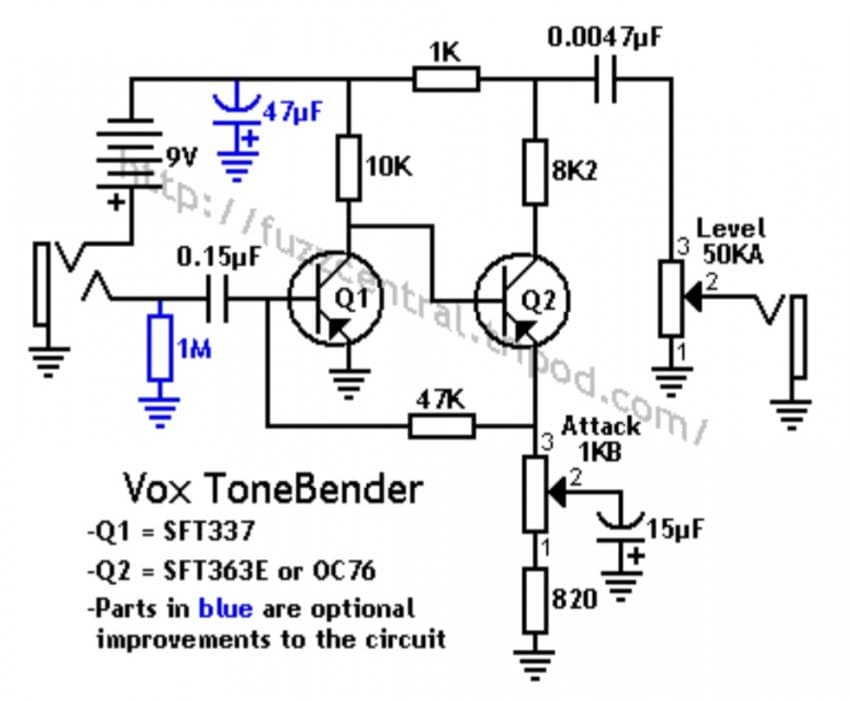

그래서 근래에 나오는 복각들 중엔 저렇게 9V 배터리에서 나오는 길목에 커패시터(위 회로도의 경우는 47uF 전해 콘덴서를 추가로 달았음)를 하나 달아서 전원 공급을 안정화해주기도 함
물론 소리는 오리지널이랑 달라지겠지만...
에리쏭
2026.07.19 14:11:46
40mP
커플링? 망가?
2026.07.19 14:11:50
츄파춥스메탈맛
이거보고 한전에 원자력발전 전기만 보내달라했다
2026.07.19 14:12:31
ParadiseLost
2026.07.19 14:12:32
클랩튼전용샷건
2026.07.19 14:12:38
No_10
퍼즈가 문제다 - dc App
2026.07.19 14:12:52
일순이1
(116.127)
저 시대 앰프는 진짜 콘센트어디 꼽냐도 차이나고 퍼즈는 진짜 온도에 따라 차이나며 배터리 차이도 나며 남은 배터리 용량에따라 차이까지 났으니......
2026.07.19 14:15:20
ㅇㅇ
아니 근데 퍼페만 그런게 아니고 드라이브페달들 배터리 닳다보면 소리 바뀌고 그런건 다 그러지않음? 나 예전에 꾹꾹이 파워 없이 쓰던 시절에 ds1 ts9 이런거 다 그랬었던거같은데 요새 페달들은 다 저게 있는건가
2026.07.19 14:26:08
ㅇㅇ
암튼 듀라셀임 ㅋㅋ
2026.07.19 14:29:43
Jovian
정훈좌가 파워서플라이 구멍 중에서도
소리가 좋은게 있고 나쁜게 있다는데 이건 사실인가..?
2026.07.19 17:19:22
ㅇㅇ
나 이거 전기 학원 다녔을때 학원 강사님이 전기 전원에 따라 오디오기기나 기타 소리가 달라진다 하면서 대충 설명해 준적이 있는데 이렇게 보니 이해가 더 쉽네
2026.07.20 13:19:05
